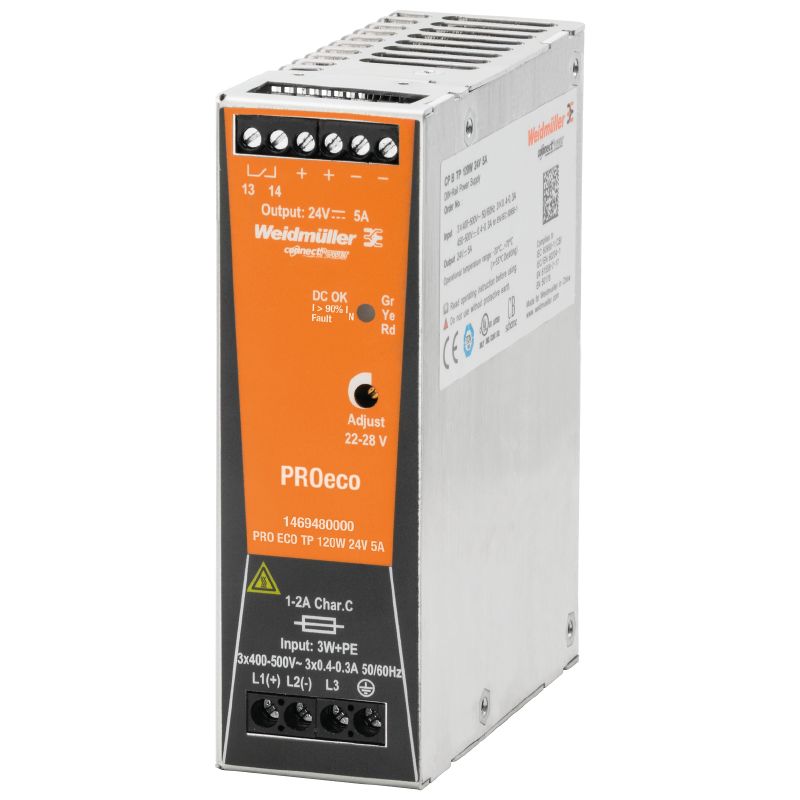

Weidmuller PRO ECO 120W 24V 5A 1469480000
Источник питания, импульсный блок питания, 24 В
Общие данные для заказа
| Версия | Источник питания, импульсный блок питания, 24 В |
| Заказ №. | 1469480000 |
| Тип | PRO ECO 120W 24V 5A |
| GTIN (EAN) | 4050118275476 |
| Qty. | 1 предмет |
Размеры и вес
| Глубина | 100 мм |
| Глубина (дюймы) | 3,937 дюйма |
| Высота | 125 мм |
| Высота (дюймы) | 4,921 дюйма |
| Ширина | 40 мм |
| Ширина (дюймы) | 1,575 дюйма |
| Вес нетто | 675 g |
Температура
| Температура хранения | -40 °C...85 °C |
| Рабочая температура | -25 °C...70 °C |
Соответствие продукции экологическим требованиям
| Статус соответствия RoHS | Соответствует исключению |
| Исключение RoHS (если применимо/известно) | 7a, 7cI |
| REACH SVHC | Свинец 7439-92-1 |
| SCIP | 6d8cdf22-8230-4af8-86c8-3558c716666d |
Вход
| Потребление переменного тока | 1,26 A @ 230 В ПЕРЕМЕННОГО ТОКА / 2,24 A @ 110 В ПЕРЕМЕННОГО ТОКА |
| Диапазон входного напряжения переменного тока | 85...264 В переменного тока (понижение при 100 В переменного тока) |
| Система подключения | Винтовое соединение |
| Потребление постоянного тока | 0,39 А ПРИ 370 В ПОСТ. ТОКА / 1,16 А ПРИ 120 В ПОСТ. ТОКА |
| Диапазон входного напряжения постоянного тока | 80...370 В постоянного тока (ослабление при 120 В постоянного тока) |
| Диапазон частот переменного тока | 47...63 Гц |
| Входная частота | 47...63 Гц |
| Входной предохранитель (внутренний) | Да |
| Пусковой ток | макс. 40 A |
| Номинальная потребляемая мощность | 137.9 VA |
| Номинальное входное напряжение | 100...240 В ПЕРЕМЕННОГО ТОКА |
| Рекомендуемый резервный предохранитель | 4 A / DI, предохранитель 6 A, Char. B, автоматический выключатель 3...5 A, Char. C, автоматический выключатель |
| Защита от перенапряжения | Варистор |
Выход
| Емкостная нагрузка | неограниченный |
| Система подключения | Винтовое соединение |
| Непрерывный выходной ток при номинальном значении UN | 5 A ПРИ 55 °C 3,75 A ПРИ 70 °C |
| Номинальный выходной ток для Unom | 5 A при 55 °C |
| Выходная мощность | 120 W |
| Выходное напряжение, макс. | 28 V |
| Выходное напряжение, мин. | 22 V |
| Выходное напряжение, примечание | (регулируется с помощью потенциометра) |
| Защита от перегрузки | Да |
| Возможность параллельного подключения | да, макс. 5 |
| Защита от обратного напряжения | Да |
| Время нарастания | ≤ 100 мс |
| Номинальное выходное напряжение | 24 В ПОСТОЯННОГО ТОКА ± 1 % |
| Остаточные пульсации, разрывные скачки | <50 мВПП при 24 В постоянного тока, IN |
Общие данные
| Время перекрытия сбоя переменного тока @ Inom | > 80 мс при 230 В переменного тока / > 20 мс при 115 В переменного тока |
| Степень эффективности | 87 % |
| Ток утечки на землю, макс. | 3,5 мА |
| Исполнение корпуса | Металл, устойчивый к коррозии |
| Индикация | Зеленый светодиод (выходное напряжение > 21,6 В постоянного тока) Желтый светодиод (уровень шума > 90 % IRated typ.) Красный светодиод (перегрузка, перегрев, короткое замыкание, Uoutput <20,4 В DC) |
| Макс. допустимая влажность воздуха (эксплуатационная) | 5 %...95 % ОТНОСИТЕЛЬНОЙ ВЛАЖНОСТИ |
| Монтажное положение, указания по установке | на клеммной рейке TS 35 |
| ВРЕМЯ НАРАБОТКИ НА ОТКАЗ | В соответствии со стандартом:
SN 29500 Время работы (часы), мин: 2,100,000 h Температура окружающей среды: 25 °C Входное напряжение: 230 V Выходная мощность: 120 W Рабочий цикл: 100 % В соответствии со стандартом: SN 29500 Время работы (часы), мин: 1,000,000 h Температура окружающей среды: 40 °C Входное напряжение: 230 V Выходная мощность: 120 W Рабочий цикл: 100 % |
| Коэффициент мощности (прибл.) | > 0,5...230 В ПЕРЕМЕННОГО ТОКА / > 0,53...115 В ПЕРЕМЕННОГО ТОКА |
| Потеря мощности, холостой ход | 4 W |
| Потери мощности, номинальная нагрузка | 15 W |
| Защита от перегрева | Да |
| Защита от обратного напряжения с нагрузки | 30...35 В ПОСТОЯННОГО ТОКА |
| Степень защиты | IP20 |
| Защита от короткого замыкания | Да |
| Категория напряжения перенапряжения | II |
ЭМС / удары / вибрация
| Испытание на помехоустойчивость в соответствии с | EN 61000-4-2 (ESD) EN 61000-4-3 (RS) EN 61000-4-4 (разрыв) EN 61000-4-5 (перенапряжение) EN 61000-4-6 (проводимые) EN61000-4-8 (поля) EN61000-4-11 (провалы) |
| Ограничение гармонических токов сетевого напряжения | В соответствии с EN 61000-3-2 |
| Шумовое излучение в соответствии с EN55032 | Класс B |
| Ударопрочность IEC 60068-2-27 | 15 г Во всех направлениях |
| Виброустойчивость IEC 60068-2-6 | 1 г в соответствии с EN 50178 |
Координация изоляции
| Входное напряжение изоляции / заземление | 2 кВ |
| Выходное напряжение изоляции / заземление | 0,5 кВ |
| Напряжение изоляции, вход/выход | 3 кВ |
| Степень загрязнения | 2 |
| Класс защиты | I, с подключением к полиэтилену |
| Категория напряжения перенапряжения | II |
Электробезопасность (применяемые стандарты)
| Оборудование для электрических машин | В соответствии с EN60204 |
| Для использования с электронным оборудованием | В соответствии с EN50178 / VDE0160 |
| Защита от опасных ударных токов | В соответствии с VDE0106-101 |
| Защитное разделение / защита от поражения электрическим током | VDE0100-410 / согласно DIN57100-410 |
| Безопасное сверхнизкое напряжение | SELV в соответствии с IEC 60950-1 PELV в соответствии с EN 60204-1 |
| Защитные трансформаторы для импульсных источников питания | В соответствии с EN 61558-2-16 |
Данные подключения (вход)
| Сечение проводника, AWG/kcmil, макс. | 12 AWG |
| Сечение проводника, AWG/kcmil, мин. | 26 AWG |
| Сечение проводника, гибкий, мин. | 0,5 мм² |
| Сечение проводника, жесткое, макс. | 6 мм² |
| Сечение проводника, жесткое, мин. | 0,5 мм² |
| Система подключения | Винтовое соединение |
| Количество клемм | 3 для L/N/PE |
| Момент затяжки, макс. | 0,6 Нм |
| Момент затяжки, мин. | 0,5 Нм |
| Сечение провода, гибкий (вход), макс. | 2,5 мм² |
Данные подключения (выход)
| Сечение проводника, AWG/kcmil, макс. | 12 AWG |
| Сечение проводника, AWG/kcmil, мин. | 26 AWG |
| Сечение проводника, гибкий, макс. | 2,5 мм² |
| Сечение проводника, гибкий, мин. | 0,5 мм² |
| Сечение проводника, жесткое, макс. | 6 мм² |
| Сечение проводника, жесткое, мин. | 0,5 мм² |
| Система подключения | Винтовое соединение |
| Количество клемм | 6 (++,--,13,14) |
| Момент затяжки, макс. | 0,6 Нм |
| Момент затяжки, мин. | 0,5 Нм |
Сигнализация
| Контактная нагрузка (нормально разомкнутый контакт) | макс. 30 В ПОСТОЯННОГО ТОКА / 1 A |
| Плавающий контакт | Да |
| Включение/выключение реле | Выходное напряжение >21,6 В постоянного тока/ <20,4 В постоянного тока, перегрузка |
