Moxa MGate 5103
Moxa MGate 5103 — это промышленный шлюз Ethernet для преобразования Modbus RTU/ASCII/TCP или EtherNet/IP в сетевые коммуникации на базе PROFINET. Для интеграции существующих устройств Modbus в сеть PROFINET используйте Moxa MGate 5103 как Modbus master/slave или адаптер EtherNet/IP для сбора данных и обмена данными с устройствами PROFINET. Последние данные обмена будут храниться в шлюзе. Шлюз преобразует сохраненные данные Modbus или EtherNet/IP в пакеты PROFINET, чтобы контроллер ввода-вывода PROFINET мог управлять полевыми устройствами или контролировать их.
Описание
маркер

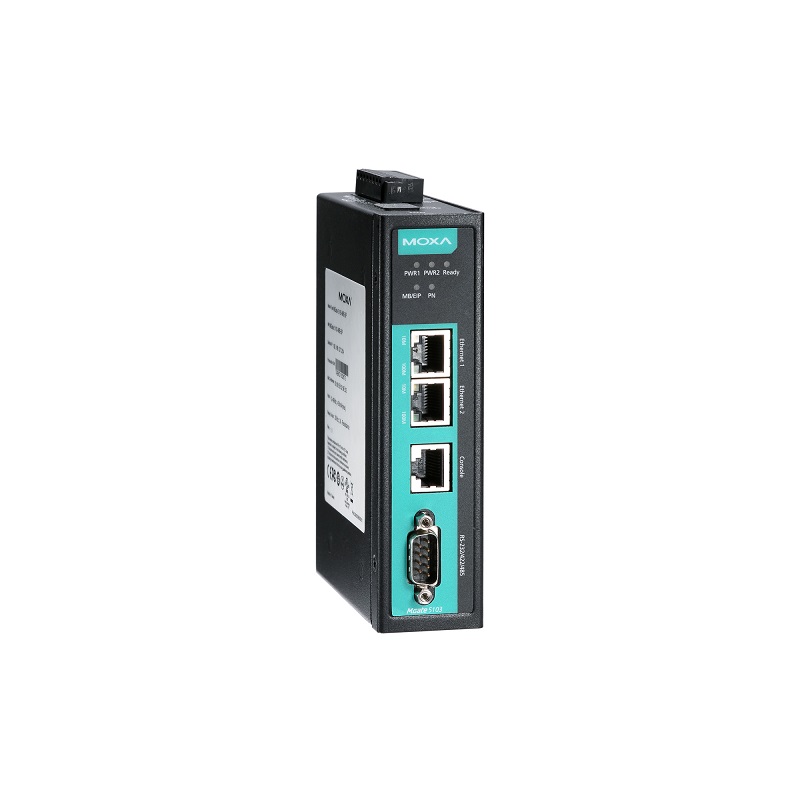

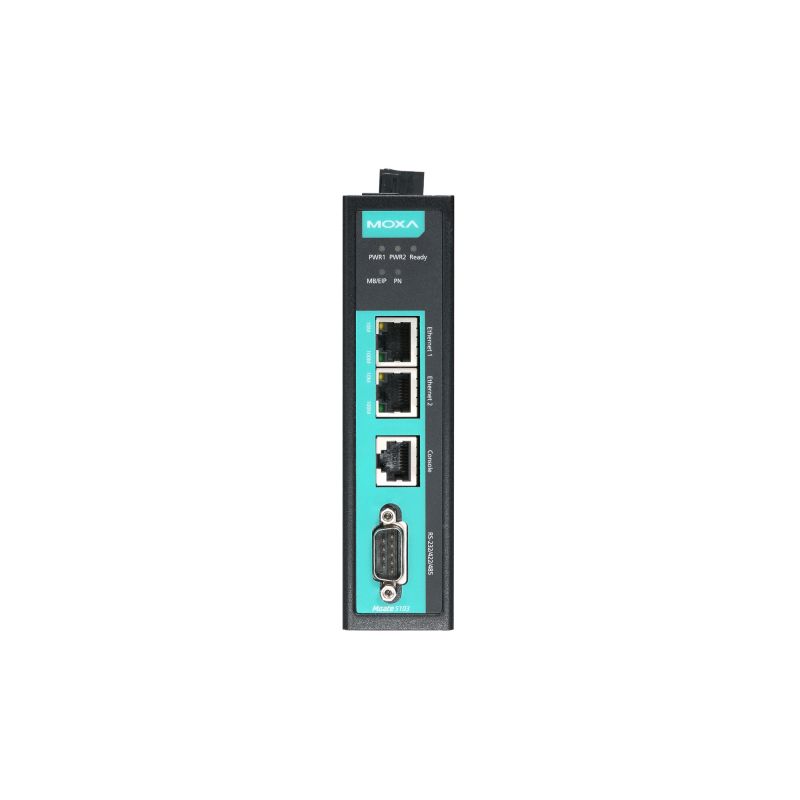

Moxa MGate 5103
1-портовый шлюз Modbus RTU/ASCII/TCP/EtherNet/IP-в-PROFINET
Введение
Moxa MGate 5103 — это промышленный шлюз Ethernet для преобразования Modbus RTU/ASCII/TCP или EtherNet/IP в сетевые коммуникации на базе PROFINET. Для интеграции существующих устройств Modbus в сеть PROFINET используйте Moxa MGate 5103 как Modbus master/slave или адаптер EtherNet/IP для сбора данных и обмена данными с устройствами PROFINET. Последние данные обмена будут храниться в шлюзе. Шлюз преобразует сохраненные данные Modbus или EtherNet/IP в пакеты PROFINET, чтобы контроллер ввода-вывода PROFINET мог управлять полевыми устройствами или контролировать их.
Простая настройка через веб-консоль
Moxa MGate 5103 поставляется с иллюстрированным руководством по быстрой настройке, разработанным для упрощения настройки. С помощью быстрой настройки вы можете легко получить доступ к режимам преобразования протоколов и завершить настройку за несколько шагов. Серия MGate 5103 также поддерживает функцию экспорта GSDML. Файлы GSDML можно импортировать в ПЛК PROFINET, чтобы сэкономить время на настройку ПЛК.
Монитор трафика протокола Modbus RTU/ASCII/TCP
Moxa MGate 5103 поддерживают Modbus RTU/ASCII/TCP Protocol Traffic Monitor для простого устранения неполадок, особенно на этапе установки. Проблемы со связью могут быть вызваны неверными параметрами программного обеспечения, такими как идентификаторы подчиненных устройств и адреса регистров, которые были введены неправильно, или неправильной конфигурацией команды. С помощью Modbus RTU/ASCII/TCP Protocol Traffic Monitor вы можете проверить собранные данные и легко определить первопричина.
Функции обслуживания
Moxa MGate 5103 поддерживают функцию системного журнала, которая записывает события в MGate; пользователи могут легко просматривать данные журнала удаленно через веб-консоль. Шлюзы также поддерживают функции мониторинга состояния и защиты от сбоев. Функция мониторинга состояния уведомляет систему PLC/DCS/SCADA, когда устройство Modbus отключается или не отвечает, в этом случае процесс PLC/DCS получает статус каждого конечного устройства а затем подает сигналы тревоги для уведомления операторов.
Особенности и преимущества
- Преобразует Modbus и EtherNet/IP в PROFINET
- Поддерживает устройства PROFINET IO.
- Поддерживает Modbus RTU, ASCII и TCP master/client и slave/server.
- Поддерживает адаптер EtherNet/IP
- Простая настройка с помощью веб-мастера.
- Встроенное каскадирование Ethernet для простоты подключения
- Встроенный мониторинг трафика и диагностическая информация для простого устранения неполадок.
- Карта microSD для резервного копирования конфигурации, дублирования и журналов событий.
- Мониторинг состояния и защита от неисправностей для простоты обслуживания.
- Модели работают в диапазоне температур от -40°C до 75°C и оснащены последовательным портом с защитой изоляции 2 кВ.
- Поддерживает резервные два входа питания постоянного тока и один релейный выход.
- Функции безопасности на основе IEC 62443
Технические характеристики
Интерфейс Ethernet
| Порты 10/100BaseT(X) (разъем RJ45) | 2
Автоматическое подключение MDI/MDI-X
|
| Магнитная изоляционная защита
|
1,5 кВ (встроенный)
|
Возможности программного обеспечения Ethernet
| Промышленные протоколы | Устройство ввода-вывода PROFINET, клиент Modbus TCP (ведущее устройство), сервер Modbus TCP (ведомое устройство), адаптер EtherNet/IP |
| Параметры конфигурации | Веб-консоль (HTTP/HTTPS), утилита поиска устройств (DSU), консоль Telnet |
| Управление | ARP, DHCP-клиент, DNS, HTTP, HTTPS, SMTP, SNMP-ловушка, SNMPv1/v2c/v3, TCP/IP, Telnet, SSH, UDP, NTP-клиент |
| MIB | RFC1213, RFC1317 |
| Управление временем | NTP-клиент |
Функции безопасности
| Аутентификация | Локальная база данных |
| Шифрование | HTTPS, AES-128, AES-256, SHA-256 |
| Протоколы безопасности | SNMPv3 SNMPv2c Ловушка HTTPS (TLS 1.3) |
Параметры мощности
| Входное напряжение | 12 к 48 В постоянного тока |
| Входной ток | 455 мА @ 12 ВДЦ |
| Разъем питания | Клемма Euroblock с винтовым креплением |
Реле
| Текущий рейтинг контакта | Резистивная нагрузка: 2А @ 30 В постоянного тока |
Физические характеристики
| Жилье | Металл |
| Рейтинг IP | IP30 |
| Размеры | 36 х 105 х 140 мм (1,42 х 4.14 х 5,51 дюйма) |
| Масса | 507г (1,12 фунта) |
Экологические ограничения
| Рабочая температура | MGate 5103: от 0 до 60°C (от 32 до 140°F)
MGate 5103-T: от -40 до 75°C (от -40 до 167°F) |
| Температура хранения (входит в комплект) | -40 до 85°C (-40 до 185°F) |
| Относительная влажность окружающего воздуха | от 5 до 95% (без конденсации) |
Moxa MGate 5103 Доступные модели
| Модель 1 | Moxa MGate 5103 |
| Модель 2 | Moxa MGate 5103 -Т |
