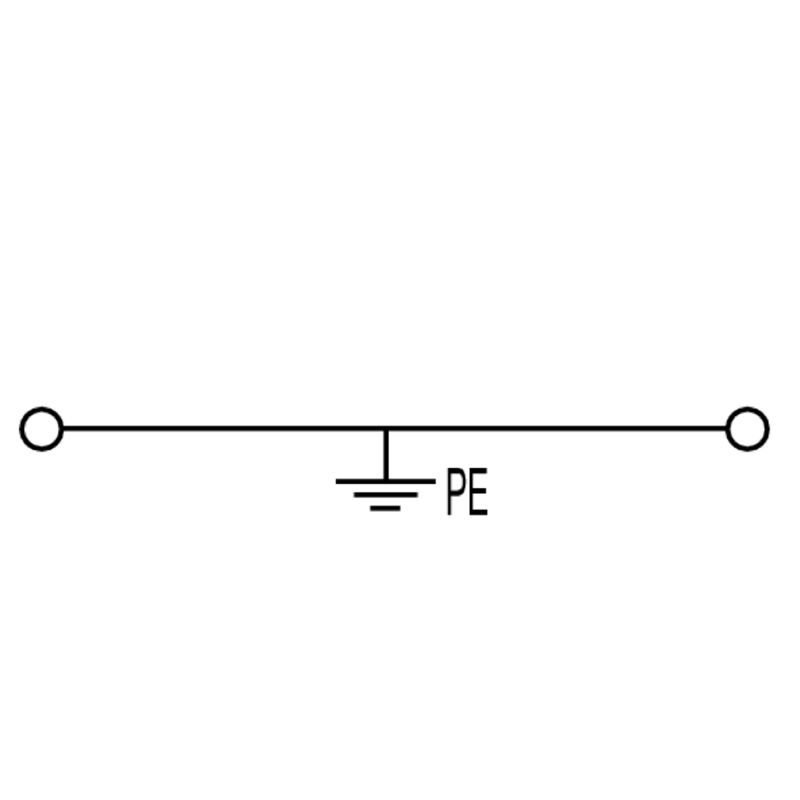

Weidmuller WPE 2.5 Клемма защ. заземления (PE), Винтовое соединение, зеленый/желтый, 2.5 mm², 800 V, Количество соединений: 2, Количество уровней: 1, TS 35, V-0, Материал Wemid
Описание
маркер
Основные данные для заказа
| Версия | Клемма защ. заземления (PE), Винтовое соединение, зеленый/желтый, 2.5 mm², 800 V, Количество соединений: 2, Количество уровней: 1, TS 35, V-0, Материал Wemid |
| Заказ № | 1010000000 |
| Тип | WPE 2.5 |
| GTIN (EAN) | 4008190143640 |
| Кол. | 100 Штука |
Размеры и массы
| Глубина | 46,5 mm |
| Глубина (дюймов) | 1,831 inch |
| Глубина с DIN-рейкой | 47 mm |
| Высота | 60 mm |
| Высота (в дюймах) | 2,362 inch |
| Ширина | 5,1 mm |
| Ширина (в дюймах) | 0,201 inch |
| Масса нетто | 16,22 g |
Температуры
| Температура хранения | -25 °C…55 °C |
| Температурный диапазон вставки | For operating temperature range see EC Design Test Certificate / IEC Ex-Certificate of Conformity |
| Температура при длительном использовании, мин. | -60 °C |
| Температура при длительном использовании, макс. | 130 °C |
Экологическое соответствие изделия
| Состояние соответствия RoHS | Соответствует без исключения |
| REACH SVHC | No SVHC above 0.1 wt% |
Характеристики материала
| Материал | Материал Wemid |
| Цветовой код | зеленый/желтый |
| Класс пожаростойкости UL 94 | V-0 |
Номинальные характеристики IECEx/ATEX
| Сертификат № (ATEX) | DEMKO14ATEX1338U |
| Сертификат № (IECEX) | IECEXULD14.0005U |
| Поперечное сечение провода, макс. (ATEX) | 2.5 mm² |
| Поперечное сечение провода, макс. (IECEX) | 2.5 mm² |
| Температурный диапазон вставки | For operating temperature range see EC Design Test Certificate / IEC Ex-Certificate of Conformity |
| Обозначение EN 60079-7 | Ex eb II C Gb |
| Маркировка взрывозащиты Ex 2014/34/EU | II 2 G D |
Параметры системы
| Исполнение | Винтовое соединение С соединением защитного заземления (PE) с одной стороны открыт |
| Требуется концевая пластина | Да |
| Количество независимых точек подключения | 1 |
| Количество уровней | 1 |
| Количество контактных гнезд на уровень | 2 |
| Количество потенциалов на уровень | 1 |
| Уровни с внутр. перемычками | Нет |
| Соединение PE | Да |
| Рейка | TS 35 |
| Функция N | Нет |
| Функция PE | Да |
| Функция PEN | Нет |
Дополнительные технические данные
| Вид монтажа | привинченный |
| Количество одинаковых клемм | 1 |
| Открытые страницы | справа |
| Проверенное на взрывозащищенность исполнение | Да |
| Указание по установке | привинченный |
| Фиксатор | привертной |
Зажимаемые провода (дополнительное соединение)
| Тип соединения, дополнительное соединение | Винтовое соединение/соединение под пайку |
Зажимаемые провода (расчетное соединение)
| Величина момента затяжки для электрической отвертки, тип DMS | 1 |
| Вид соединения | Винтовое соединение |
| Диапазон зажима, макс. | 4 mm² |
| Диапазон зажима, мин. | 0,05 mm² |
| Длина зачистки изоляции | 10 mm |
| Зажимной винт | M 2,5 |
| Калибровая пробка согласно 60 947-1 | A3 |
| Количество соединений | 2 |
| Момент затяжки, макс. | 0,6 Nm |
| Момент затяжки, мин. | 0,4 Nm |
| Направление соединения | сверху |
| Поперечное сечение подключаемого провода AWG, макс. | AWG 12 |
| Поперечное сечение подключаемого провода AWG, мин. | AWG 30 |
| Размер лезвия | 0,6 x 3,5 мм |
| Сечение подключаемого проводника, тонкопроволочного, макс. | 4 mm² |
| Сечение подсоединяемого провода, скрученный, макс. | 4 mm² |
| Сечение подсоединяемого провода, скрученный, мин. | 0,5 mm² |
| Сечение подсоединяемого провода, тонкий скрученный, мин. | 0,5 mm² |
| Сечение соединения проводов, твердое ядро, макс. | 4 mm² |
| Сечение соединения проводов, твердое ядро, мин. | 0,5 mm² |
| Сечение соединения проводов, тонкий скрученный с кабельными наконечниками DIN 46228/1, макс. | 2,5 mm² |
| Сечение соединения проводов, тонкий скрученный с кабельными наконечниками DIN 46228/1, мин. | 0,5 mm² |
| Сечение соединения проводов, тонкий скрученный с кабельными наконечниками DIN 46228/4, макс. | 2,5 mm² |
| Сечение соединения проводов, тонкий скрученный с кабельными наконечниками DIN 46228/4, мин. | 0,5 mm² |
Расчетные данные согласно CSA
| Поперечное сечение провода, макс. (CSA) | 12 AWG |
| Поперечное сечение провода, мин. (CSA) | 26 AWG |
| Сертификат № (CSA) | 200039-1888378 |
Размеры
| Смещение TS 35 | 32 mm |
Общие сведения
| Нормы | IEC 60947-7-2 |
| Поперечное сечение подключаемого провода AWG, макс. | AWG 12 |
| Поперечное сечение подключаемого провода AWG, мин. | AWG 30 |
| Рейка | TS 35 |
| Указание по установке | привинченный |
Расчетные данные PE
| Расчетный кратковременный ток | 300 А (2,5 мм²) |
| Центральный винт для клемм PE | M 2,5 |
| Диапазон момента затяжки крепежного винта | 0,4…0,8 Нм |
| Функция PEN | Нет |
Расчетные данные
| Расчетное сечение | 2,5 mm² |
| Расчетное напряжение относительно соседней клеммы | 800 V |
| Номинальное напряжение пост. тока | 800 V |
| Нормы | IEC 60947-7-2 |
| Объемное сопротивление по стандарту IEC 60947-7-x | 1,33 mΩ |
| Расчетное импульсное напряжение относительно соседней клеммы | 8 kV |
| Потери мощности по стандарту IEC 60947-7-x | 0,77 W |
| Степень загрязнения | 3 |
Расчетные данные согласно UL
| Разм. провода Заводская электропроводка, макс. (UR) | 12 AWG |
| Разм. провода Заводская электропроводка, мин. (UR) | 26 AWG |
| Разм. провода Электропроводка полевого уровня, макс. (UR) | 12 AWG |
| Разм. провода Электропроводка полевого уровня, мин. (UR) | 22 AWG |
| Сертификат № (UR) | E60693 |
