Weidmuller PRO DCDC 480W 24V 20A Преобразователь DC/DC
Описание
маркер
Основные данные для заказа
| Версия | Преобразователь DC/DC |
| Заказ № | 2001820000 |
| Тип | PRO DCDC 480W 24V 20A |
| GTIN (EAN) | 4050118384000 |
| Кол. | 1 Штука |
Размеры и массы
| Глубина | 120 mm |
| Глубина (дюймов) | 4,724 inch |
| Высота | 130 mm |
| Высота (в дюймах) | 5,118 inch |
| Ширина | 75 mm |
| Ширина (в дюймах) | 2,953 inch |
| Масса нетто | 1 300 g |
Температуры
| Температура хранения | -40 °C…85 °C |
| Рабочая температура | -25 °C…70 °C |
| Влажность при рабочей температуре | 5…95 % без появления конденсата |
| Запуск | ≥ -40 °C |
| Влажность | 5…95 % без появления конденсата |
Экологическое соответствие изделия
| Состояние соответствия RoHS | Соответствует с исключением |
| Исключение из RoHS (если применимо/известно) | 7a, 7cI |
| REACH SVHC | Lead 7439-92-1 |
| SCIP | 6d8cdf22-8230-4af8-86c8-3558c716666d |
Вход
| Диапазон входного напряжения пост. тока | 14…32 В (во время работы) 18…32 В (пусконаладочные работы) |
| Номинальное входное напряжение | 24 В DC |
| Номинальное энергопотребление | 516,1 VA |
| Ограничение на пусковой ток | Да |
| Предохранитель на входе (внутр.) | Да |
| Пусковой ток | max. 30 A |
| Рекомендуемый предохранитель | 40 A, симв. Автомат защиты цепи В 40 A, симв. Автомат защиты цепи С |
| Технология соединения | Винтовое соединение |
Выход
| DCL – резерв пиковой нагрузки | Длительность подъема: 5 s
Кратно номинальному току: 150 % Длительность подъема: 200 ms Кратно номинальному току: 200 % Длительность подъема: 100 ms Кратно номинальному току: 300 % Длительность подъема: 50 ms Кратно номинальному току: 400 % Длительность подъема: 20 ms Кратно номинальному току: 600 % |
| Возможность параллельной работы | да, макс. 3 |
| Время нарастания | ≤ 9 ms (Uout: 10%…90%) |
| Время переключения при нарушении энергоснабжения | Время переключения при нарушении энергоснабжения, мин.: 10 ms
Тип входного напряжения: DC Напряжение на входе: 24 V Выходной ток: 20 A Выходное напряжение: 24 V |
| выходная мощность | 480 W |
| Выходное напряжение, замечание | (регулируется с помощью потенциометра на передней панели) |
| Выходное напряжение, макс. | 29,5 V |
| Выходное напряжение, мин. | 22,5 V |
| Выходной ток | 20 A |
| Емкостная нагрузка | без ограничений |
| Защита от обратного напряжения | Да |
| Защита от перегрузки | Да |

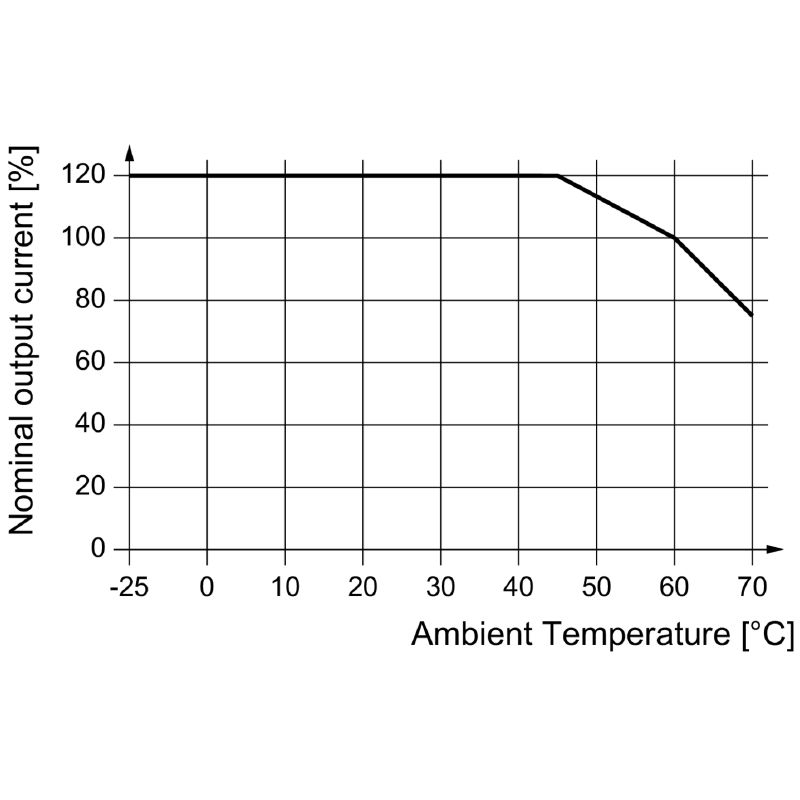

| Непрерывный выходной ток при UНомин. | 20 A @ 60 °C 24 A @ 45°C, 15 A @ 70°C |
| Номинальное выходное напряжение | 24 В (DC) ±1 % |
| Номинальный выходной ток для Uном. | 20 A @ 60 °C |
| Остаточная пульсация, выбросы при разъединении | ≤ 20 мВ при двойн. амплит. на полной нагрузке |
| Технология соединения | Винтовое соединение |
Общие данные
| MTBF | В соответствии со стандартом: SN 29500
Время работы (часы), мин.: 1 480 000 h Температура окружающей среды: 25 ° Напряжение на входе: 24 V Выходная мощность: 120 W Цикл нагрузки: 100 % В соответствии со стандартом: SN 29500 Время работы (часы), мин.: 683 000 h Температура окружающей среды: 40 °C Напряжение на входе: 24 V Выходная мощность: 120 W Цикл нагрузки: 100 % |
| Вид защиты | IP20 |
| Влажность | 5…95 % без появления конденсата |
| Возможность установки в ряд | Нет |
| Защита от короткого замыкания | Да |
| Защита от неправильной полярности присоединения нагрузки | 33…34 V DC |
| Защита от превышения температуры | Да |
| Исполнение корпуса | Металл, коррозионно-устойчивый |
| Категория перенапряжения | III |
| КПД | typ. > 93% |
| макс. допуст. влажность воздуха (эксплуатация) | 5%…95% RH |

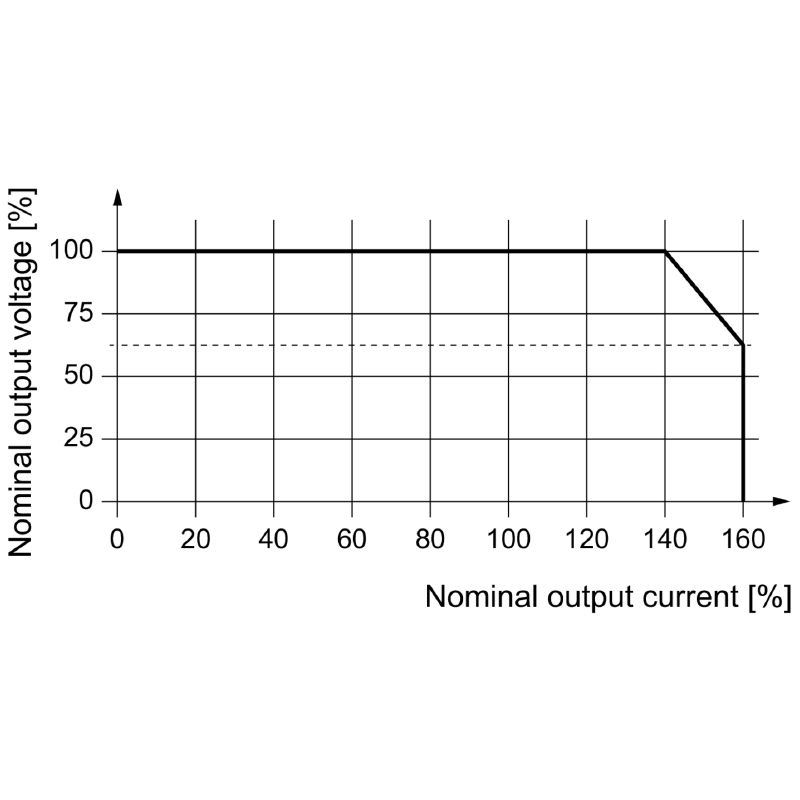

| Ограничение тока | 150% Iout |
| Положение установки, указание по монтажу | Горизонтально на монтажной рейке TS35. Свободное пространство 50 мм сверху и снизу для цирк. воздуха. Можно монтировать бок о бок, без просвета. Зазор 50 мм сверху и снизу для свободной циркуляции воздуха, возможность монтажа в ряд без зазора |
| Потери мощности, номинальная нагрузка | 40 W |
| Потери мощности, холостой ход | 3 W |
| Фиксатор | Металл |
ЭМС / Ударопрочность / Вибропрочность
| Вибростойкость IEC 60068-2-6 | 2,3 г (15…150 Гц) |
| Излучение шума в соответствии с EN55032 | Класс B |
| Испытание на устойчивость к помехам по | EN 61000-4-2 (электростатические разряды) EN 61000-4-4 (импульсные помехи) EN 61000-4-5 (импульсные помехи большой энергии) EN 61000-4-6 (кондуктивные помехи) EN61000-4-3 (HF field) |
| Ограничение сетевых токов высшей гармоники | По стандарту EN 61000-3-2 |
| Ударопрочность IEC 60068-2-27 | 30 g во всех направлениях |
Координация изоляции
| Изоляция выходного напряжения / заземление | 0,5 kV |
| Категория перенапряжения | III |
| Класс защиты | III |
| Напряжение изоляции вход / выход | 1,5 kV |
| Разделение выходного напряжения / заземления | 1,5 kV |
| Степень загрязнения | 2 |
Электробезопасность (применимые нормы)
| Защита от опасных поражающих токов | Согласно VDE0106-101 |
| Изолирующие трансформаторы безопасности для импульсных блоков питания | По стандарту EN 61558-2-16 |
| Малое по условиям безопасности напряжение | SELV согласно IEC 60950-1 PELV в соответствии с EN 60204-1 |
| Надежное разъединение / Защита от поражения электрическим током | VDE 0100-410 / согласно DIN 57100-410 |
| Оснащение электронным оборудованием | согласно EN 50178 / VDE 0160 |
| Электрооборудование машин | согласно EN 60204 |

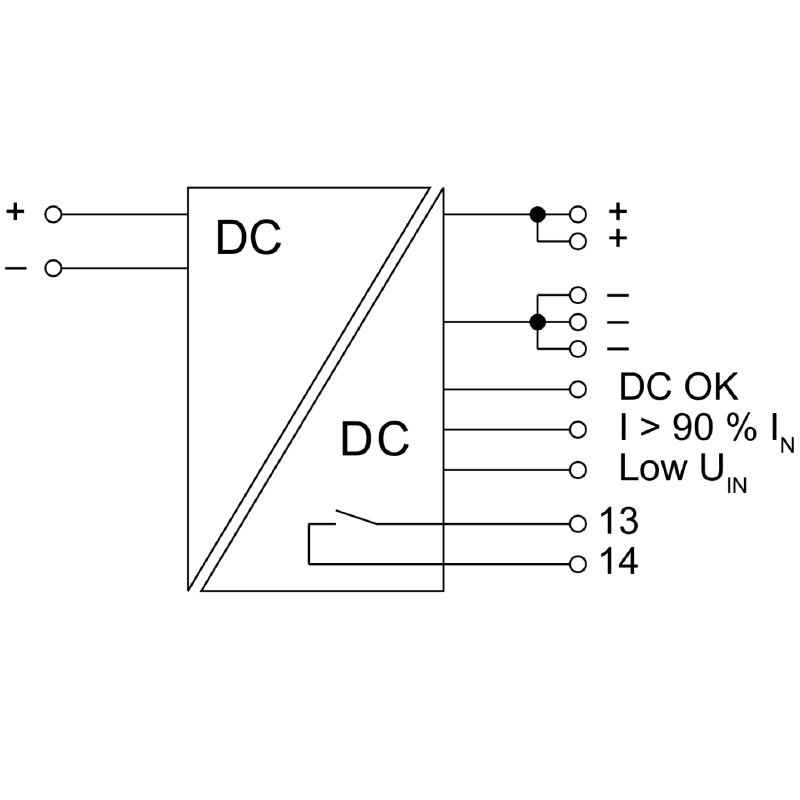

Параметры подключения (вход)
| Защита от переполюсовки | Да |
| Количество клемм | 2 (+,−) |
| Момент затяжки, макс. | 1,5 Nm |
| Момент затяжки, мин. | 1,2 Nm |
| Сечение подключаемого провода, AWG/кило(кр. мил) , макс. | 8 AWG |
| Сечение подключаемого провода, AWG/кило(кр. мил) , мин. | 22 AWG |
| Сечение подключаемого провода, гибкого , макс. | 16 mm² |
| Сечение подключаемого провода, гибкого , мин. | 0,5 mm² |
| Сечение подключаемого провода, жесткого , макс. | 16 mm² |
| Сечение подключаемого провода, жесткого , мин. | 0,5 mm² |
| Технология соединения | Винтовое соединение |
Параметры подключения (выход)
| Защита от переполюсовки | Да |
| Количество клемм | 10 (+ / – / сигнал) |
| Момент затяжки, макс. | 0,5 Nm |
| Момент затяжки, мин. | 0,4 Nm |
| Сечение подключаемого провода, AWG/кило(кр. мил) , макс. | 10 AWG |
| Сечение подключаемого провода, AWG/кило(кр. мил) , мин. | 26 AWG |
| Сечение подключаемого провода, гибкого , макс. | 6 mm² |
| Сечение подключаемого провода, гибкого , мин. | 0,18 mm² |
| Сечение подключаемого провода, жесткого , макс. | 6 mm² |
| Сечение подключаемого провода, жесткого , мин. | 0,18 mm² |
| Технология соединения | Винтовое соединение |
Данные соединения (сигнал)
| Количество клемм | 5 |
| Технология соединения | Винтовое соединение |

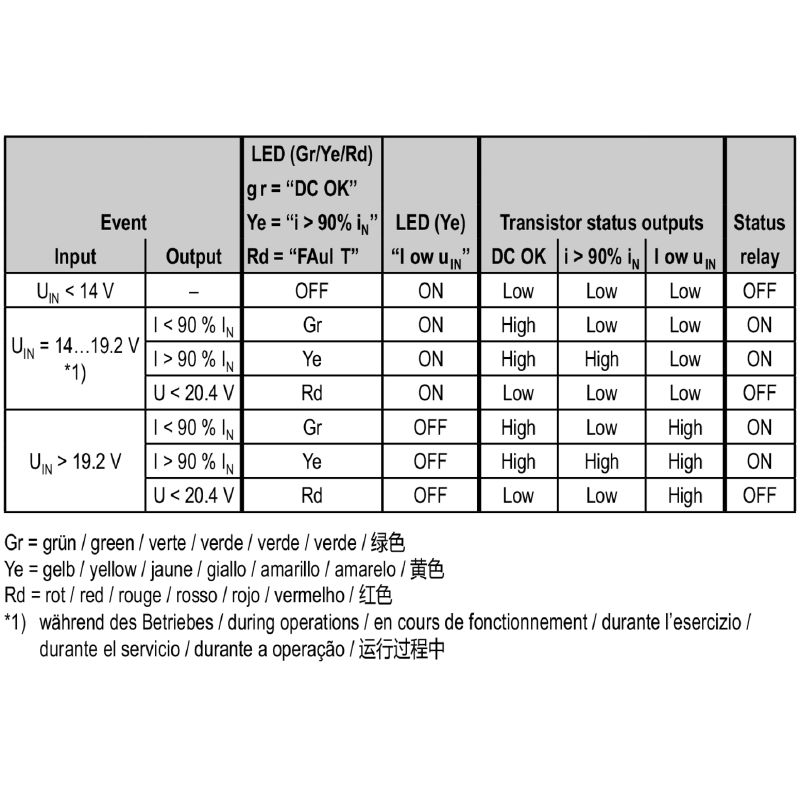

Сигнализация
| Беспотенциальный контакт | Да |
| Нагрузка на контакт (нормально разомкнутый контакт) | макс. 30 В пост. тока / 0,5 А max. 50 V AC / 0.3 A |
| Релейный Вх/Вых | Выходное напряжение > 21,6 В / <20,4 В |
| Транзисторный выход, подключение к плюсу | Постоянный ток в норме: 20 мА макс., защита от короткого замыкания I > 90%: 20 мА макс., защита от короткого замыкания Низкое напряжение UВХ.: 20 мА макс., защита от короткого замыкания |
