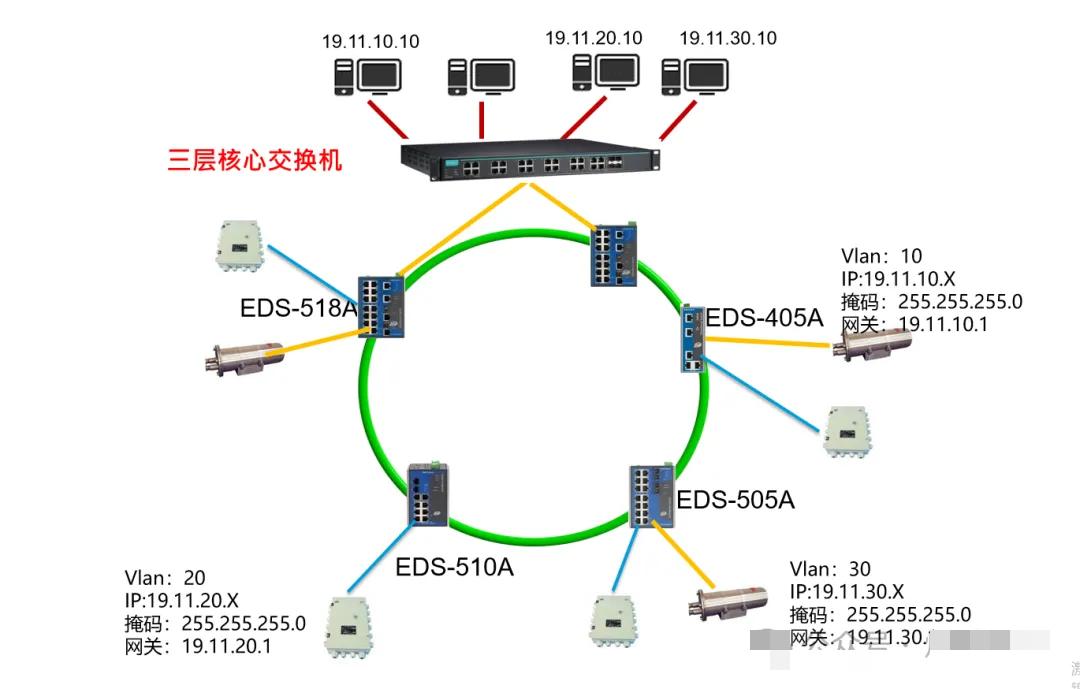

Конфигурация функции коммутатора ядра уровня 3
При планировании промышленной кольцевой сети угольной шахты обычно используется коммутатор уровня 2, расположенный под землей или на земле, для формирования кольца, которое, в основном, используется для организации высокоскоростной передачи данных в локальной сети. В центре обработки данных используется коммутатор уровня 3, который сочетает в себе функции коммутации и маршрутизации для обеспечения межсегментных соединений и сервисов между производственной и административной сетями.
Коммутаторы уровня 3, как правило, поддерживают статические и динамические протоколы маршрутизации для реализации функций маршрутизации. Ниже приведён пример настройки функций уровня 3 коммутатора уровня 3 Moxa.

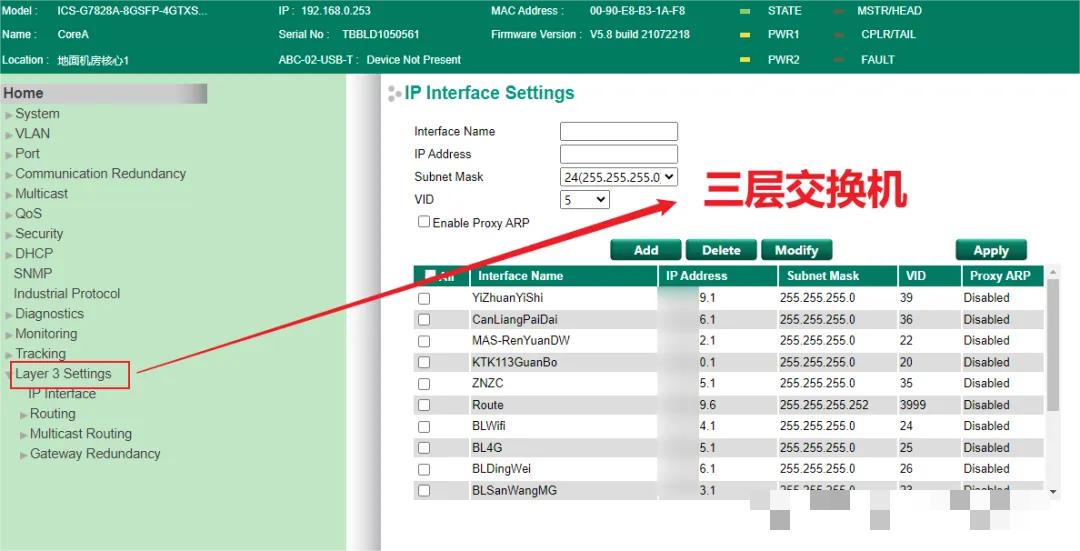

Коммутатор уровня 3
Коммутатор уровня 2
Диагностика
Мониторинг

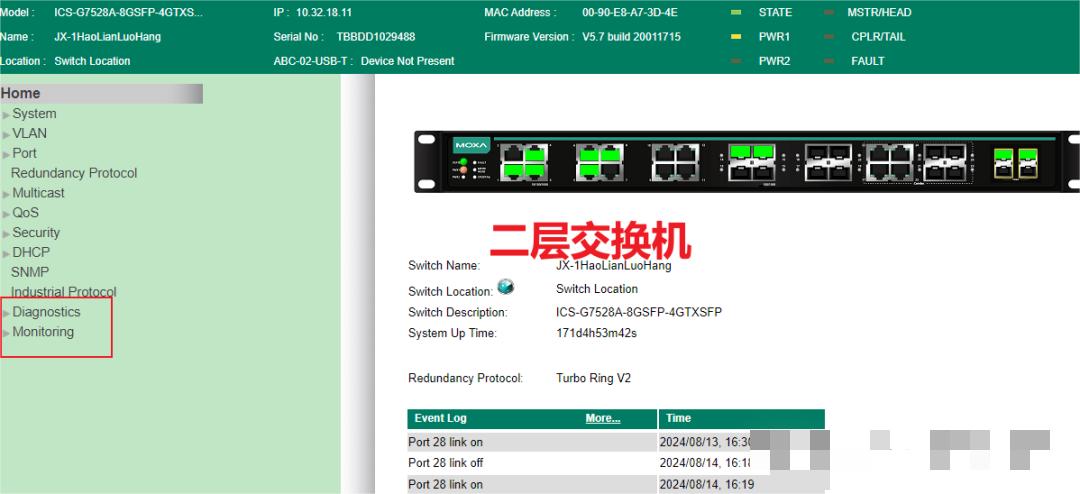

Коммутаторы Moxa уровня 3 и уровня 2 не имеют меню конфигурации уровня 3. Коммутаторы уровня 3 поддерживают кросс-VLAN-взаимодействие, поэтому они основаны на VLAN. Поэтому VLAN необходимо создать до настройки IP-шлюза.

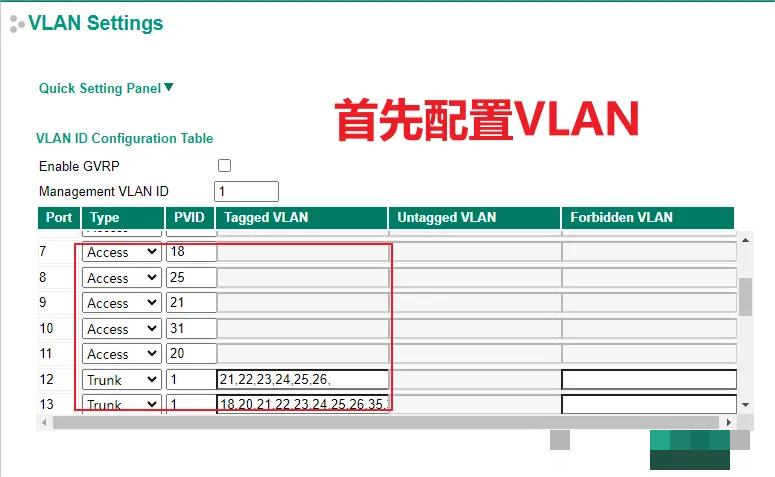

Сначала настройте VLAN

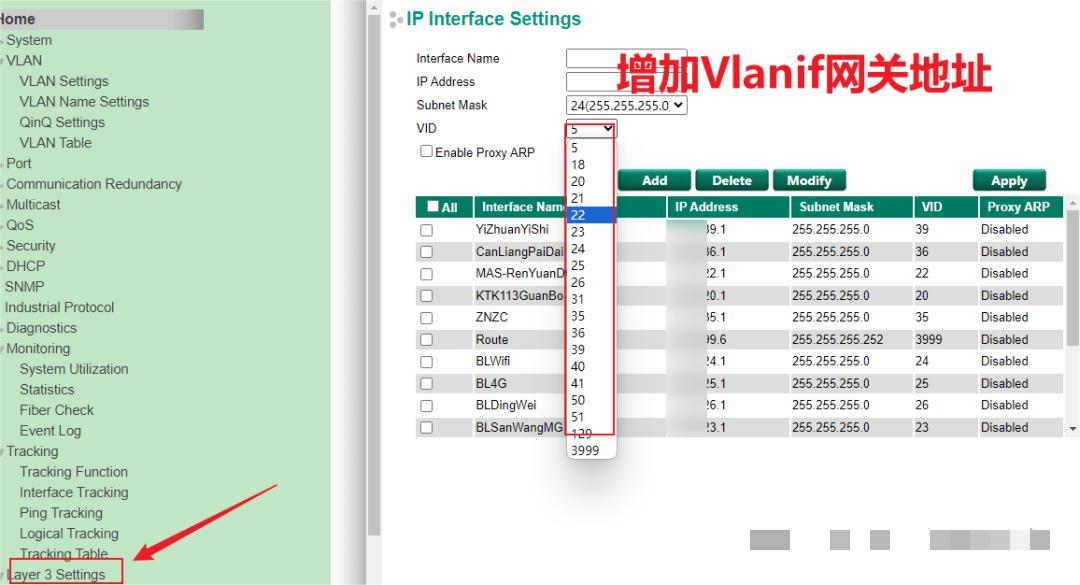

Добавить адрес шлюза VLAN IF
Маршрутизация статическая маршрутизация

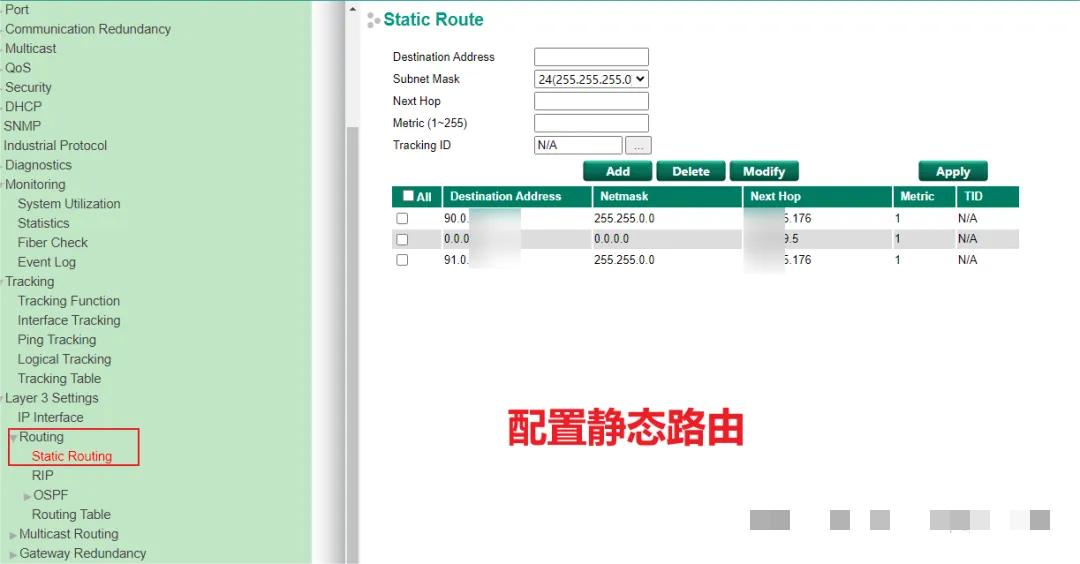

Настройка статических маршрутов

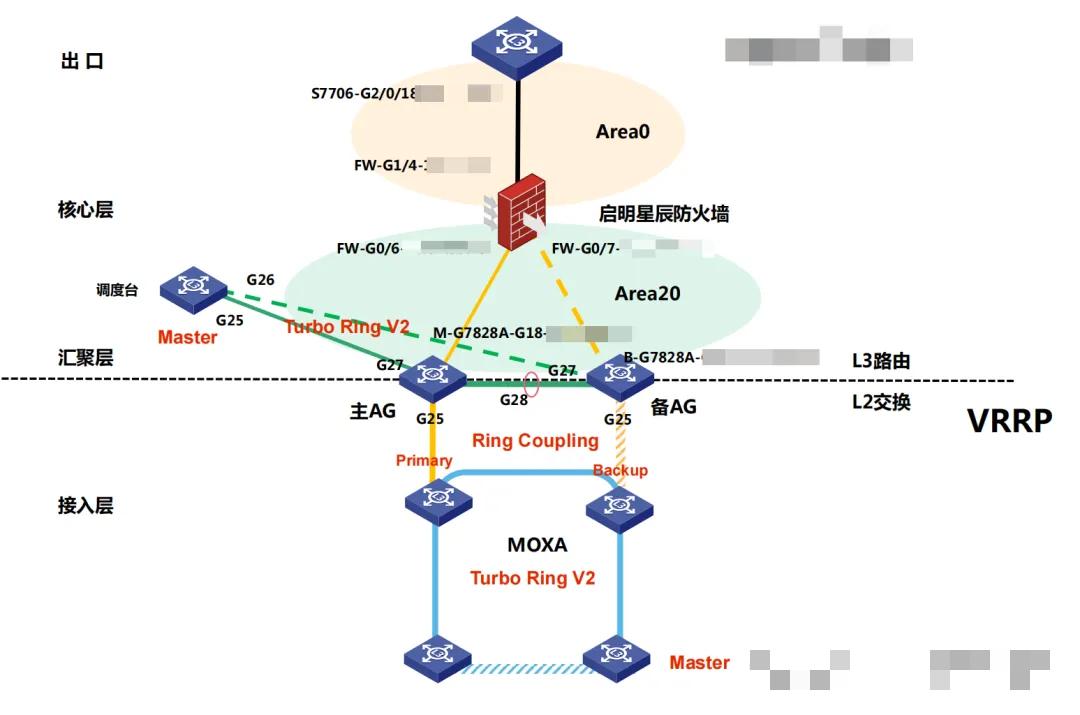

Резервирование шлюза: настройки VRRP

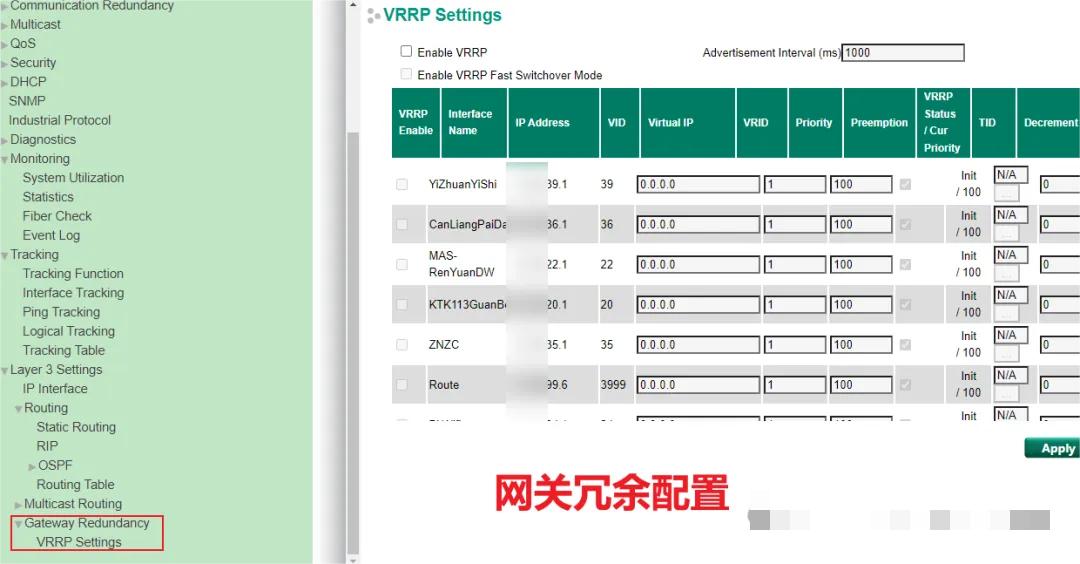

Конфигурация резервирования шлюза
Ограниченное количество часто используемых функций. В данной статье рассматривается только трёхуровневая функция. Если двухъядерная конфигурация «ведущий-ведомый» с высокой степенью резервирования может использоваться в качестве резервного шлюза VRRP, то даже при полном отказе одного из них другой сможет полностью функционировать. При этом граничная маршрутизация также должна быть спроектирована с учётом высокой надёжности для обеспечения высокой надёжности.
