Конфигурация VLAN коммутатора MOXA

2025-07-29

В промышленных средах, таких как угольные шахты, с ростом количества терминалов и датчиков угольных шахт, а также ростом числа систем, разумное разделение VLAN очень полезно для повышения производительности сети, безопасности и эффективности управления.

Ненужный трафик данных сокращается, что позволяет эффективнее использовать пропускную способность сети. Быстрое обнаружение неисправностей: при возникновении проблемы администратор может быстро определить, в какой VLAN возникла проблема, сокращая время устранения неполадок. По мере развития угольной шахты новые VLAN легко добавляются для адаптации к новым потребностям и оборудованию. После разделения VLAN возникает дополнительная проблема: каждая VLAN становится сегментом сети, и необходимо планировать IP-адрес сети, что требует привлечения базового персонала для управления сетью и выполнения простых операций и обслуживания.

Различия между портами доступа и магистральными портами

Порт доступа имеет только одну VLAN, назначенную как PVID

Входить	выходить
Помеченные кадры: если = pvid, получить, в противном случае отбросить. Непомеченные кадры: обрабатывать как PVID VLAN.	VID = PVID, удалить тег VID ≠ PVID, не будет отправлено на этот порт

магистрального порта есть только один PVID и несколько фиксированных VLAN.

Входить

выходить

Тегированные кадры: принимаются, если тег VID=PVID или фиксированная VLAN (тегированная).

Нетегированные кадры: добавьте тег PVID VLAN

Отключить VLAN (настройка) не является фильтром входящего/исходящего трафика, эта настройка используется для включения GVRP.

Если =PVID, удалите тег

Если ≠PVID, сохраните этикетку

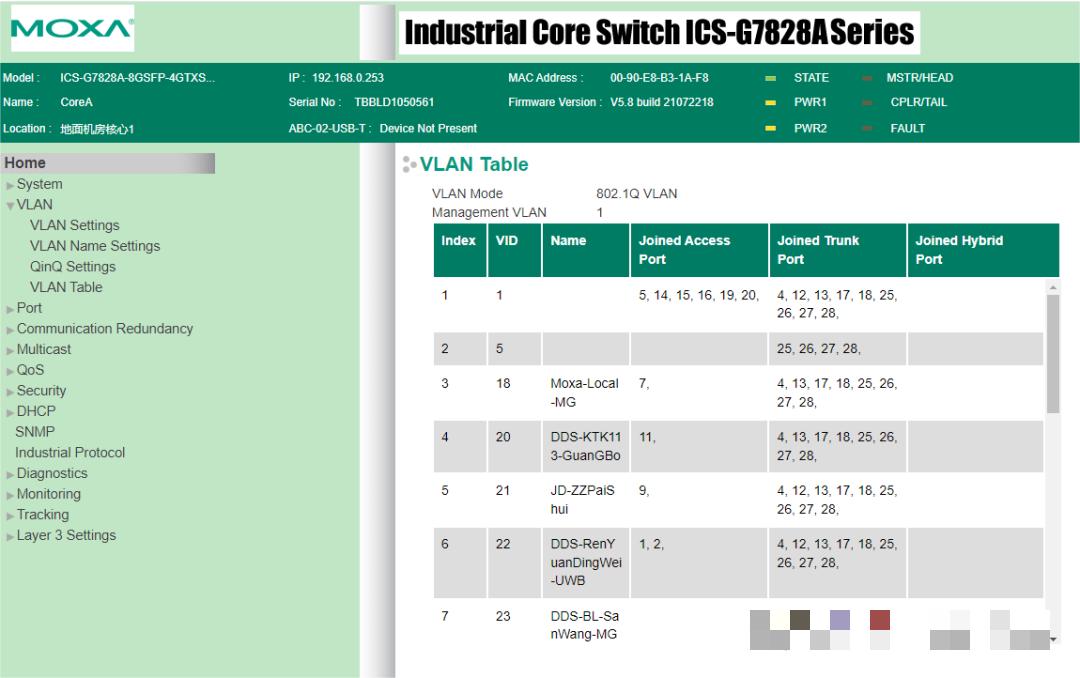

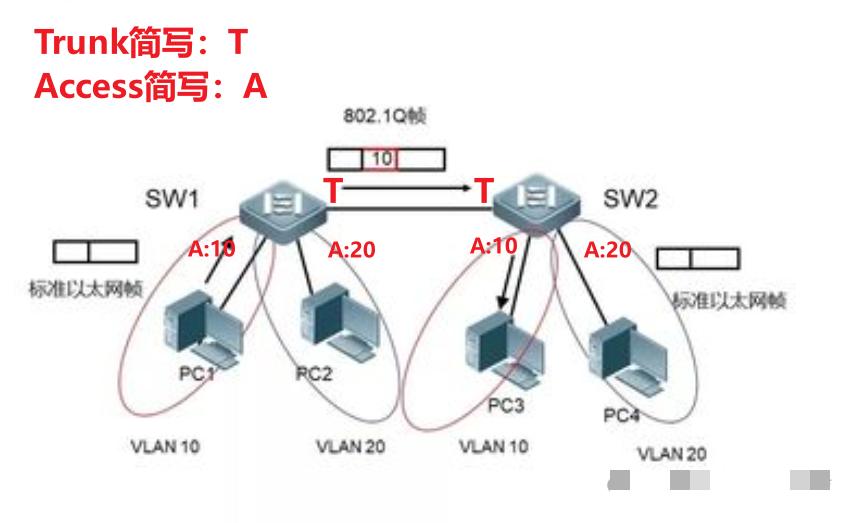

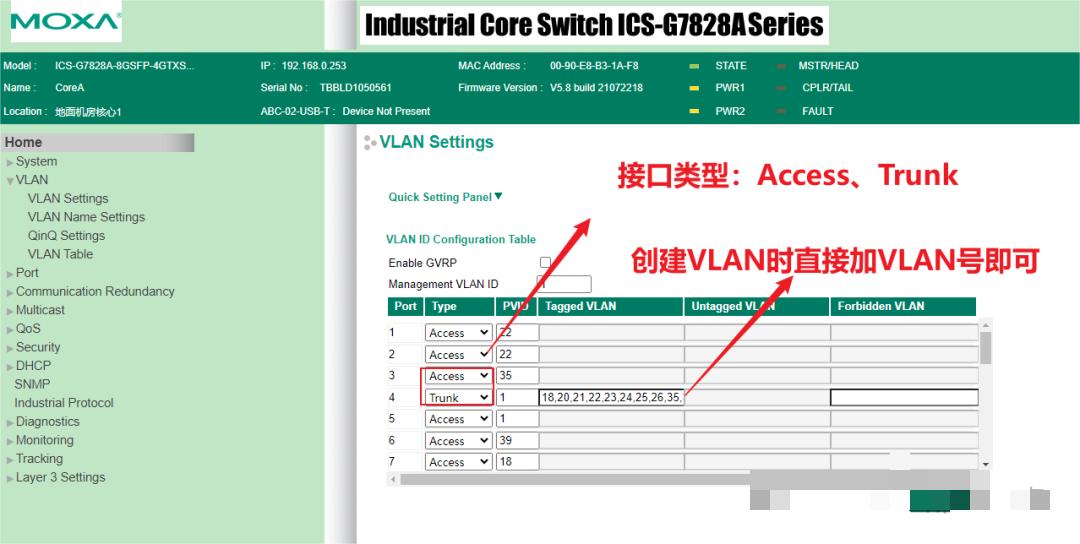

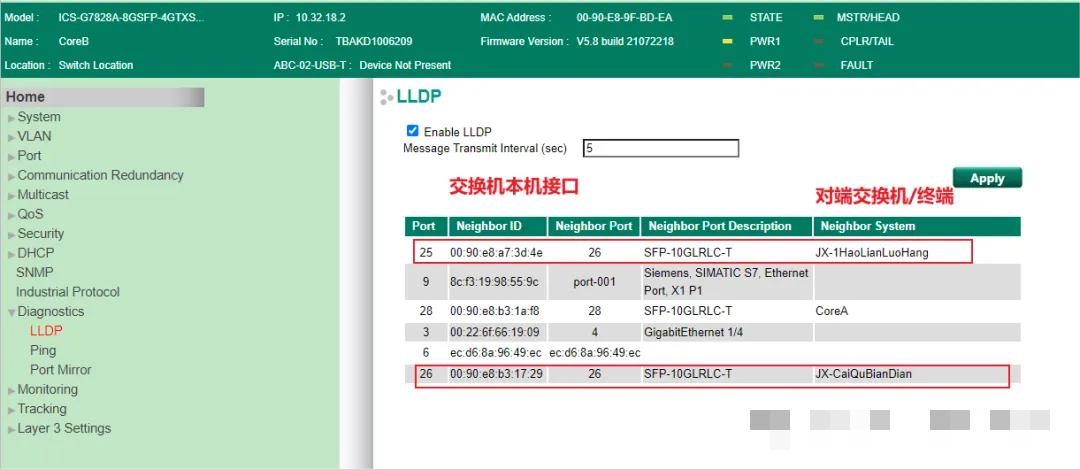

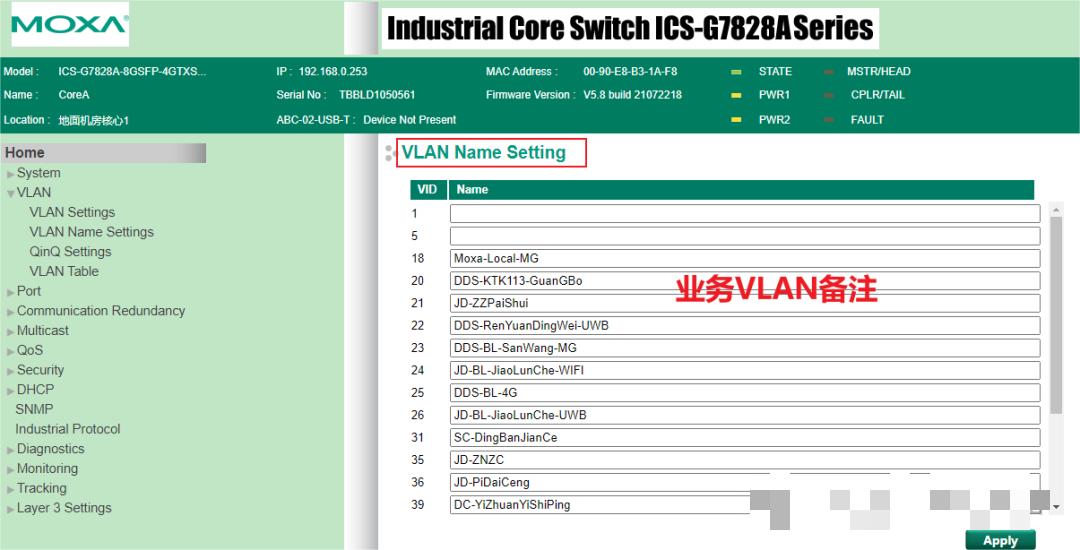

Пример

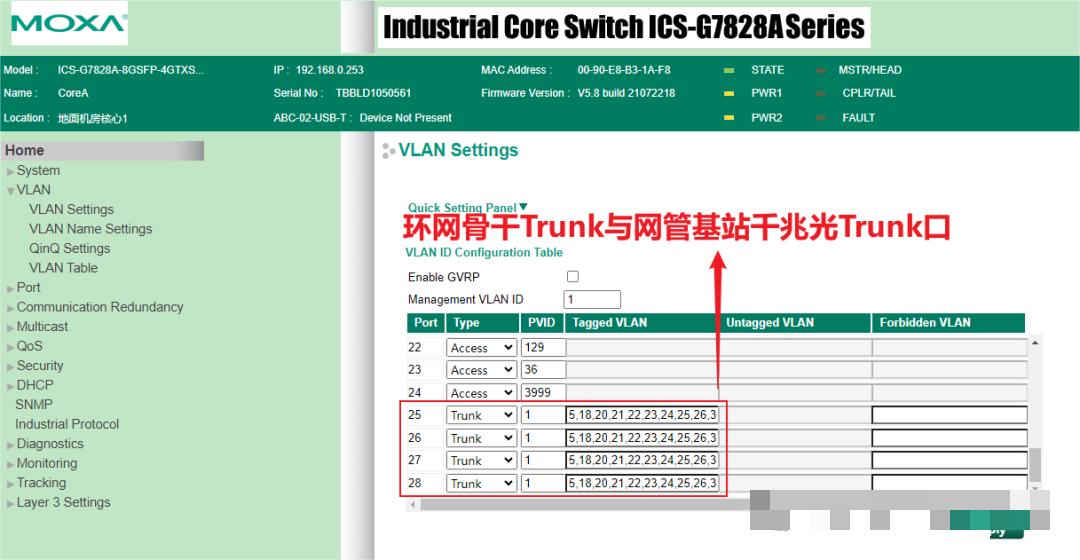

Багажник: Т

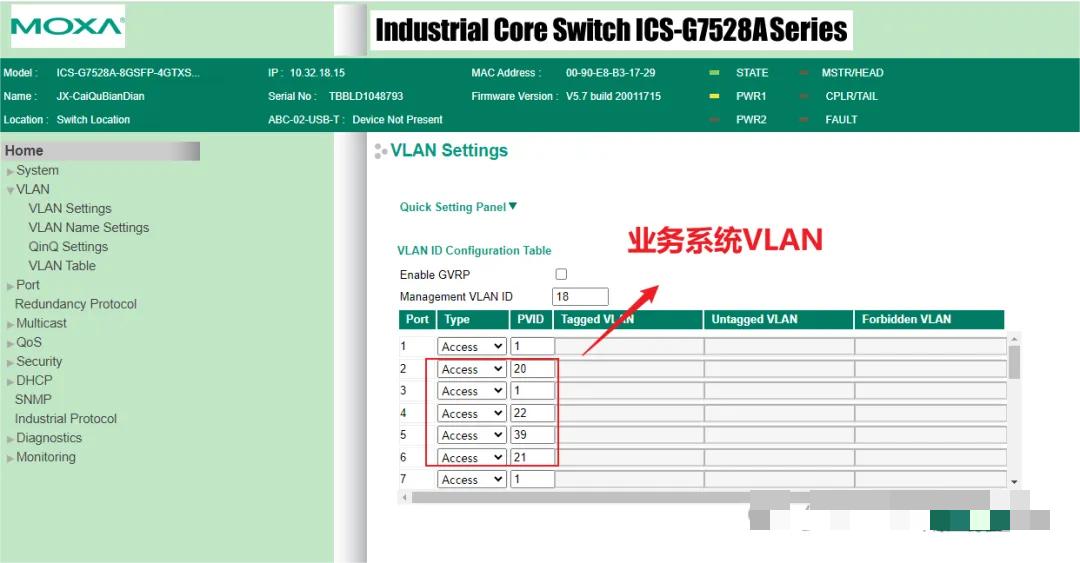

Доступ: А
