Hirschmann RSTP коммутатора Конфигурация
2025-06-11
Примечание: RSTP будет конфликтовать с протоколом кольца, если он включен. При планировании обратите внимание на конструкцию решения избыточности уровня 2, следует ли использовать связующее дерево или кольцо. Сначала отключите сеть кольца коммутатора, чтобы избежать сетевых штормов, вызванных логическими кольцами, и установите все DIP-переключатели коммутатора в положение Off.

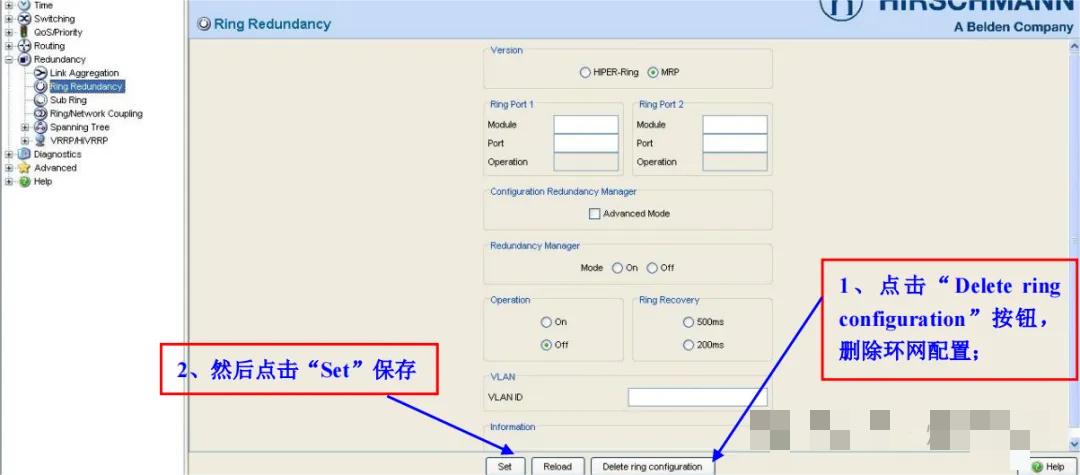

- Войдите в интерфейс конфигурации коммутатора и войдите в интерфейс конфигурации кольцевой сети, как показано на рисунке, чтобы очистить конфигурацию кольцевой сети:
Нажмите кнопку «Удалить конфигурацию кольца», чтобы удалить конфигурацию кольцевой сети; затем нажмите «Установить», чтобы сохранить.
Включение RSTP будет конфликтовать с кольцевым протоколом, поэтому обратите внимание на выбор решения по резервированию уровня 2!!!

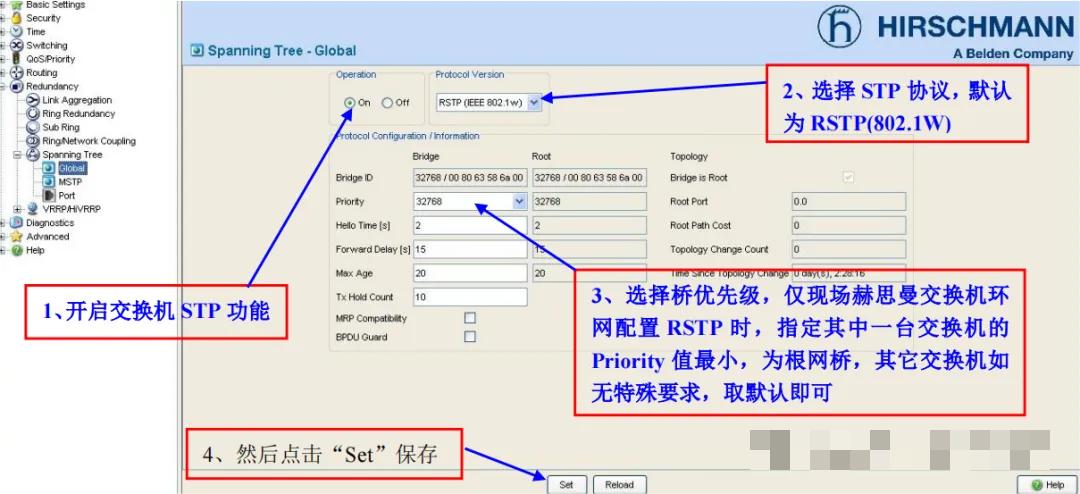

- Войдите в интерфейс конфигурации RSTP и настройте коммутатор RSTP, как показано в красном поле ниже:
Операция: Включить функцию коммутатора STP
Версия продукта: выберите протокол STP, по умолчанию — RSTP (802.1W)
Выберите приоритет моста. При настройке RSTP для сети кольцевых коммутаторов Hirschmann укажите один коммутатор с наименьшим значением Priority в качестве корневого моста. Если нет особых требований к другим коммутаторам, используйте значение по умолчанию.

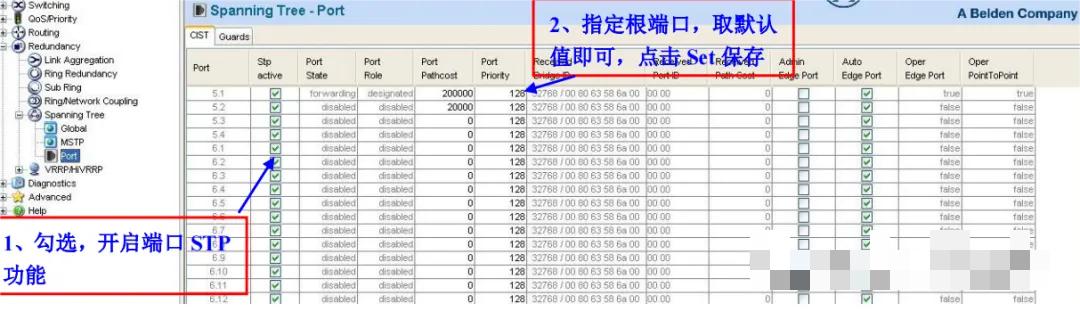

- Введите интерфейс конфигурации RSTP порта коммутатора, как показано в красном поле ниже.
STP активен: установите флажок, чтобы включить функцию порта STP.
Приоритет порта: укажите корневой порт, используйте значение по умолчанию и нажмите «Установить», чтобы сохранить.

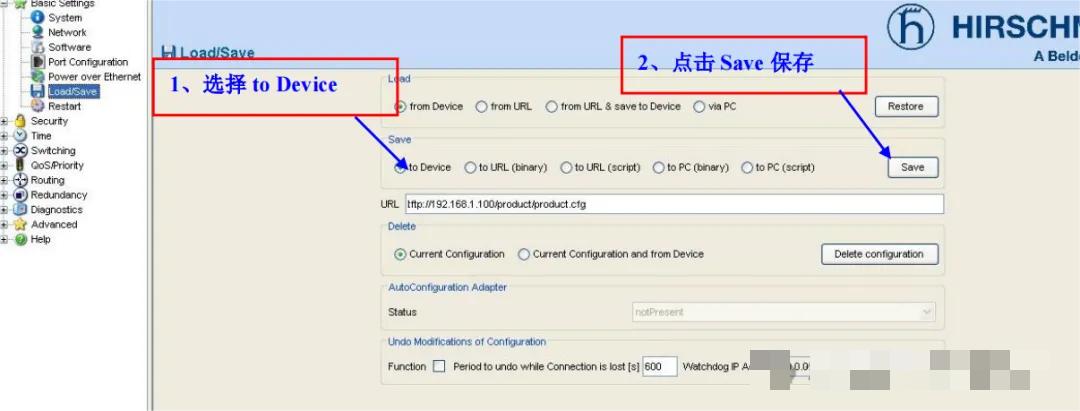

- Сохраните конфигурацию коммутатора
Сохранить: выберите «Устройство» и нажмите «Сохранить».
