Конфигурация кольцевой сети Hirschmann коммутатор MRP
2025-06-11
Примечание: Сначала отключите кольцевую сеть коммутатора и преобразуйте сеть в шинную структуру, чтобы избежать физических колец, вызывающих сетевые штормы. Установите все DIP-переключатели коммутатора в положение ON (DIP справа). Только в этом случае конфигурация программного обеспечения коммутатора не будет конфликтовать с функцией DIP-переключателя.
К порту кольцевой сети предъявляются следующие требования: электрический порт 100 Мбит/с, используемый в качестве порта кольцевой сети, должен быть неадаптивным портом с принудительной скоростью и дуплексным режимом.
В данном руководстве в качестве портов кольцевой сети используются порты Port1.5 и Port1.6.

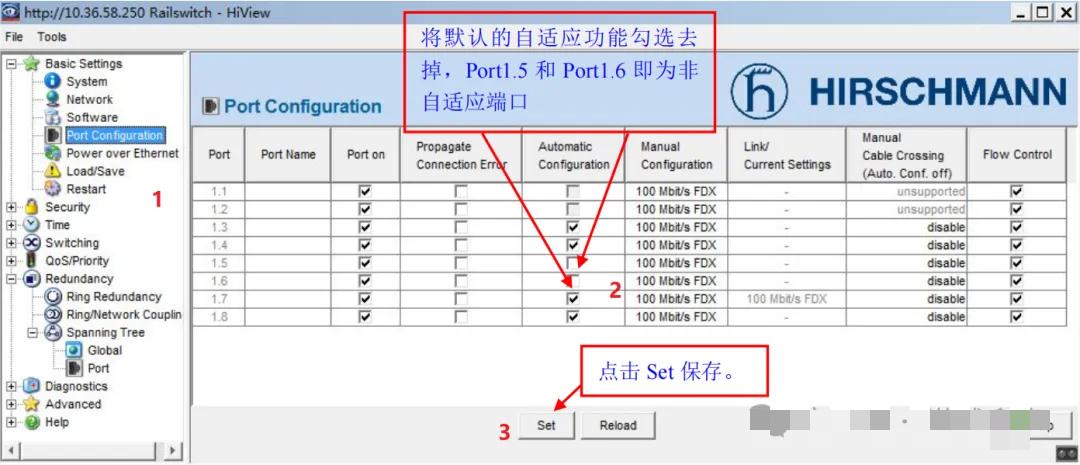

1. Войдите в интерфейс конфигурации коммутатора и измените Port1.5 и Port1.6 на неадаптивные порты.
Автоматическая настройка: снимите флажок с адаптивной функции по умолчанию, порты Port1.5 и Port1.6 не являются адаптивными портами.
Нажмите «Установить», чтобы сохранить.

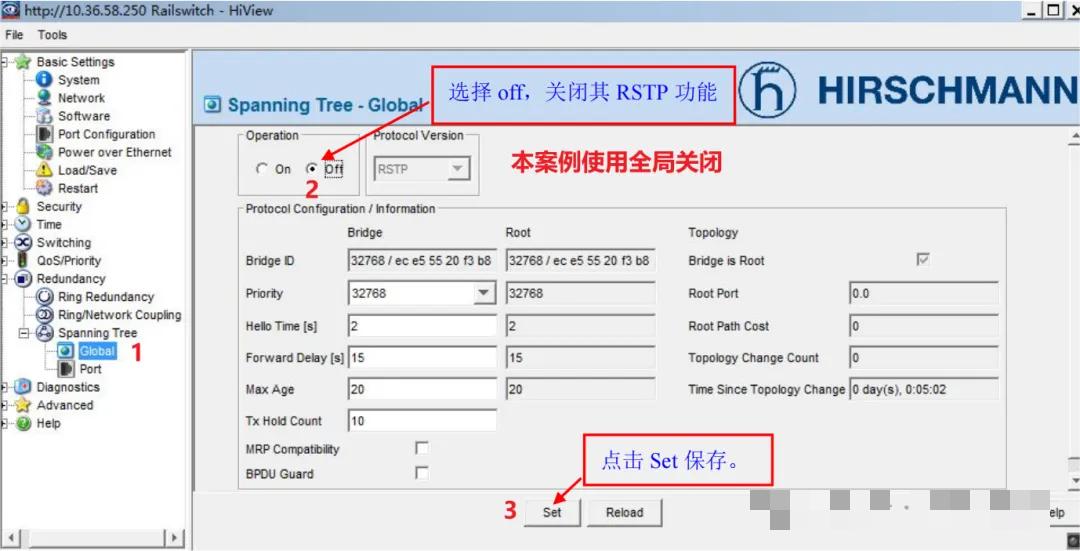

2. Отключить функцию RSTP на коммутаторе
В этом случае используется полное закрытие
Эксплуатация: Выберите «Выкл.», чтобы отключить функцию RSTP.
Нажмите «Установить», чтобы сохранить.

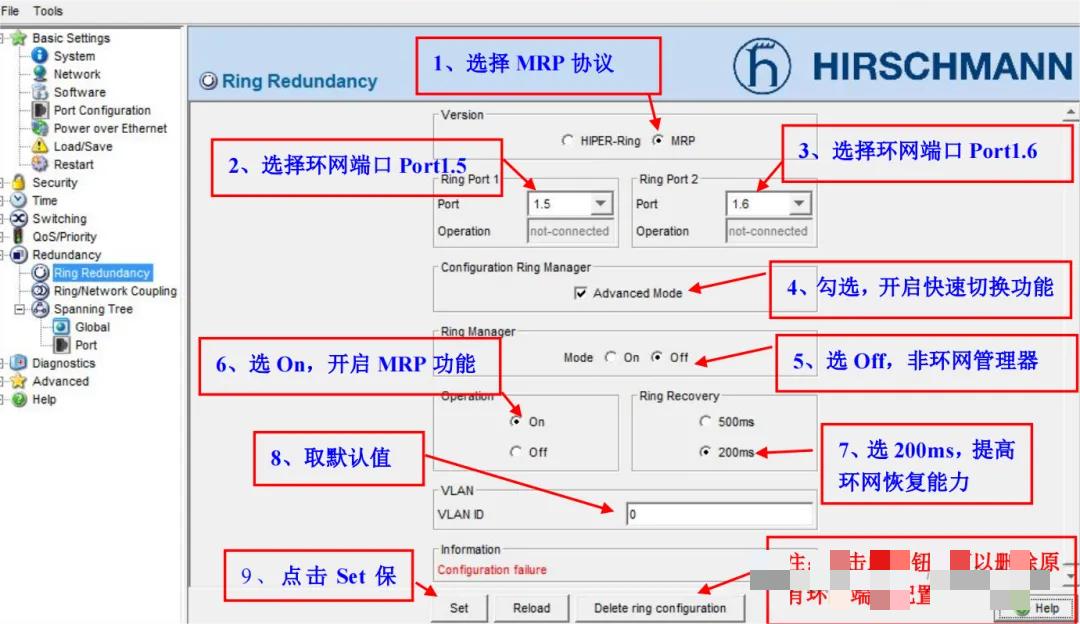

3. Настройка портов кольца MRP коммутатора (не управляющего)
Версия: Выберите протокол MRP
Кольцевой порт 1: выберите кольцевой порт Port1.5
Кольцевой порт 2: выберите кольцевой порт Port1.6
Configuration Ring Manager: установите флажок Advanced Mode, чтобы включить функцию быстрого переключения.
Менеджер звонков: выберите «Выкл.», не менеджер звонков
Операция: выберите «Вкл.», чтобы включить функцию MRP.
Восстановление кольца: выберите 200 мс, чтобы улучшить возможности восстановления кольцевой сети.
VLAN ID: используйте значение по умолчанию
Нажмите «Установить», чтобы сохранить.
Примечание:
Удалить конфигурацию кольца: Нажмите эту кнопку, чтобы удалить исходную конфигурацию порта кольцевой сети.

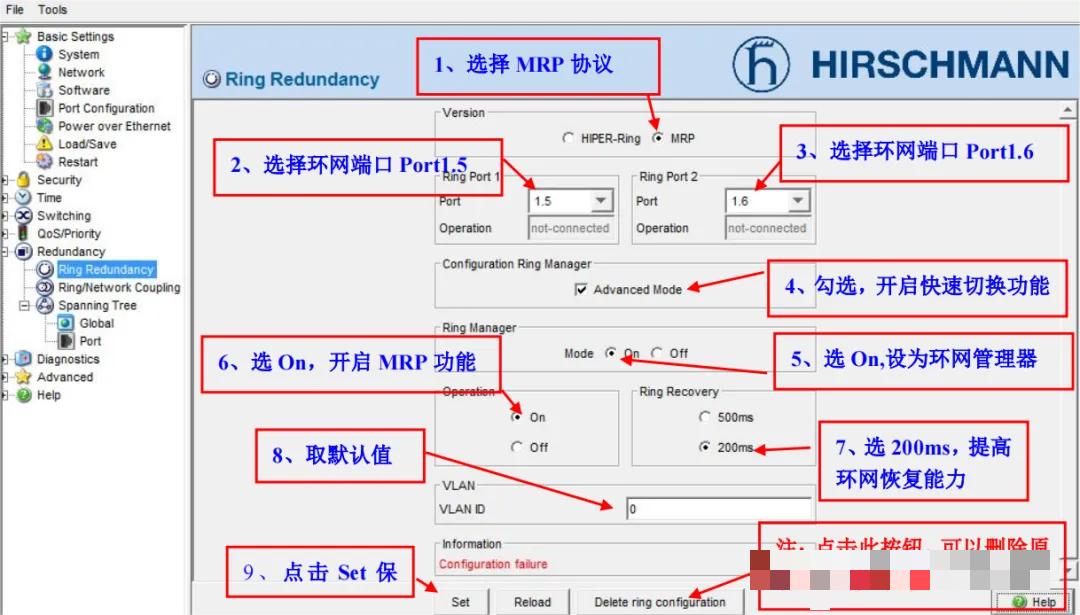

4. Настройте сетевой порт кольца MRP коммутатора (менеджера) (для одного кольца необходим только один порт)
Версия: Выберите протокол MRP
Кольцевой порт 1: выберите кольцевой порт Port1.5
Кольцевой порт 2: выберите кольцевой порт Port1.6
Configuration Ring Manager: установите флажок Advanced Mode, чтобы включить функцию быстрого переключения.
Менеджер звонков: выберите «Вкл.», чтобы установить его в качестве менеджера звонков.
Операция: выберите «Вкл.», чтобы включить функцию MRP.
Восстановление кольца: выберите 200 мс, чтобы улучшить возможности восстановления кольцевой сети.
VLAN ID: используйте значение по умолчанию
Нажмите «Установить», чтобы сохранить.
Примечание:
Удалить конфигурацию кольца: Нажмите эту кнопку, чтобы удалить исходную конфигурацию порта кольцевой сети.

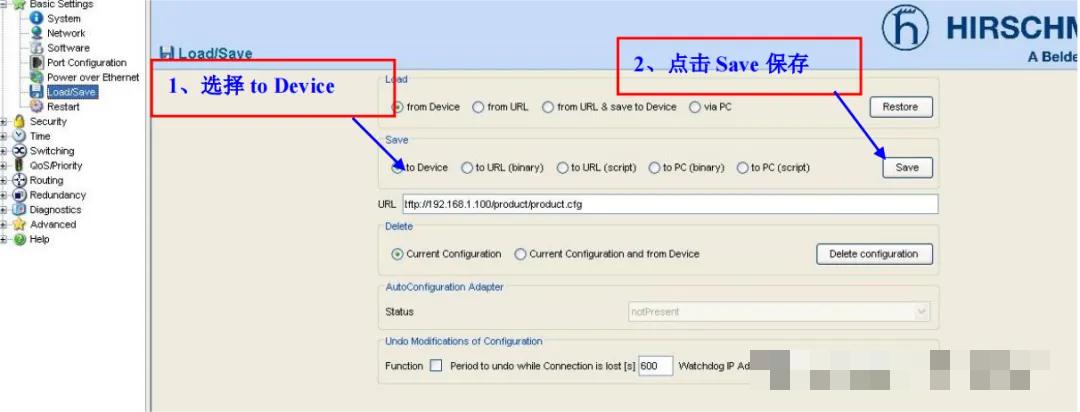

5. Сохраните конфигурацию коммутатора:
Сохранить: Выбрать на устройстве
Нажмите «Сохранить».
После настройки подключите кольцевую сеть.
