Hirschmann Промышленные переключатели на морских нефтегазовых проектах
2025-08-29
«Глубоководный » режиссёра Питера Берга получил награды за лучшие визуальные эффекты и лучший звуковой монтаж на 89-й церемонии вручения премии «Оскар» за впечатляющую операторскую работу и потрясающие визуальные эффекты. Фильм, правдиво передающий историю разлива нефти в Мексиканском заливе в 2010 году, крупнейшего разлива в истории США, помог нам осознать потенциал катастрофических последствий использования нефти и природного газа, способных изменить нашу жизнь и окружающую среду. Он также повысил осведомлённость общественности о безопасности морских нефтегазовых проектов.
Морские нефтегазовые проекты характеризуются суровым климатом, сложными производственными процессами и высокой степенью автоматизации. Это требует, чтобы электротехнические системы и системы автоматизации этих проектов не только соответствовали требованиям морской среды и производственных процессов, но и обеспечивали безопасность персонала, оборудования и окружающей среды на месте эксплуатации. Это предъявляет чрезвычайно высокие требования к безопасности и надежности системной сети.
Как промышленные коммутаторы, будучи ключевым сетевым оборудованием, отвечают уникальным требованиям применения на морских нефтегазовых проектах? Давайте обсудим это.
Соответствовать эксплуатационным требованиям морской среды
Морская среда характеризуется большими перепадами температур, высокой влажностью и сильной коррозионной активностью. Хотя большинство систем в настоящее время устанавливается в относительно закрытых помещениях, они неизбежно подвержены воздействию таких факторов, как электромагнитные помехи, вибрация, наклон и удары. Промышленные коммутаторы должны быть способны справляться с этими проблемами.
Решение

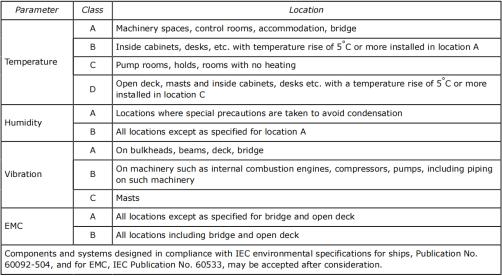

Таблица 1. Классификация параметров окружающей среды в различных местах на борту
Обеспечить системную связь в реальном времени
Большинство морских электрических и автоматизированных систем управляются дистанционно: рабочие инструкции передаются из центрального пункта управления или с удаленного сенсорного экрана на контроллеры на площадке. Время отклика данных для автоматического управления должно быть в пределах 100 мс, что предъявляет чрезвычайно строгие требования к производительности системной сети в режиме реального времени.
Решение
на этапе проектирования может обеспечить производительность системной сети в режиме реального времени . При использовании кольцевой сети время сходимости кольцевой сети должно быть меньше требуемого времени отклика данных системы. Например, при использовании протокола резервирования кольцевой сети MRP время сходимости кольцевой сети составляет менее 50 мс, что гарантирует поступление управляющих данных в течение заданного времени.
Обеспечить надежность и доступность системной сети
Сетевое планирование должно гарантировать, что любая единичная точка отказа в сети не приведёт к отказу системы. Некоторые высоконадёжные системы также должны избегать воздействия множественных точек отказа на сеть. Влияние сетевых сбоев должно быть минимизировано и не допускать распространения на другие системы.
Решение
Сеть использует отказоустойчивую архитектуру с резервированием и детально спроектирована с учётом системных требований и функций оконечных устройств. Для минимизации влияния сетевого напряжения на сеть следует выбирать коммутаторы с широким диапазоном напряжения питания и максимальным резервированием питания . Для минимизации влияния сетевых сбоев сеть должна использовать сегментацию сети, VLAN, защиту границ и другие функции.
Обеспечить безопасность системной сети
Будучи важнейшим национальным стратегическим ресурсом, морские нефтегазовые проекты привлекают всё большее внимание к безопасности своих систем. Сетевая безопасность — важнейший компонент безопасности системы, и коммутаторы должны полностью соответствовать требованиям сетевой безопасности.
Решение
IEC62443 — это международно признанный стандарт кибербезопасности. Он устанавливает всеобъемлющие и подробные требования к кибербезопасности для владельцев активов, системных интеграторов и поставщиков продуктов, охватывая такие аспекты, как функциональность продукта и управление системой. Выбор коммутаторов, соответствующих IEC62443-4-2, обеспечивает безопасность сети с точки зрения целостности системы, конфиденциальности данных и доступности ресурсов.

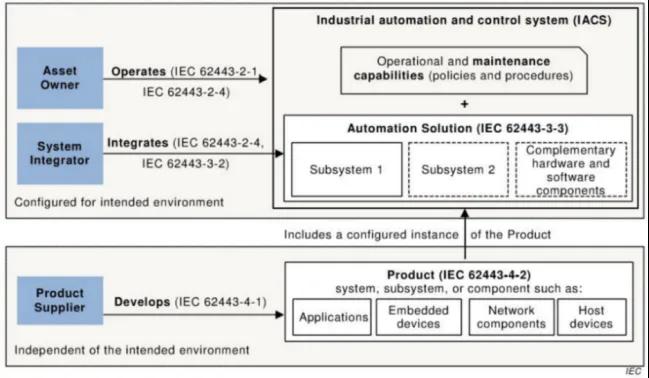

Рисунок 1. Пример IEC62443 для жизненного цикла продукта
Повышение эффективности управления, эксплуатации и обслуживания системы
Системы электроснабжения и автоматизации централизованно контролируют и управляют большим количеством сетевых устройств в рамках проекта. К таким устройствам относятся не только сетевое оборудование, такое как коммутаторы и маршрутизаторы, но и оконечные устройства, такие как серверы и контроллеры. При возникновении сбоя в сети системным инженерам необходимо быстро локализовать и устранить проблему, используя данные мониторинга. Для этого требуются коммутаторы с поддержкой комплексного управления сетью, синхронизации данных и коммуникационных возможностей.
Решение
Коммутаторы Hirschmann поддерживают промышленные протоколы связи, такие как OPC-UA, Profinet, IEC61850, а также протоколы сетевого управления, такие как SNMP. Помимо сетевых данных в реальном времени, коммутаторы также передают информацию о рабочем состоянии сетевых устройств, журналы устройств, информацию об аварийных сигналах и т. д., что позволяет осуществлять комплексный мониторинг и управление сетью.
По мере того, как освоение нефтегазовых ресурсов смещается с мелководья на глубоководье, а оборудование и технологии морской добычи нефти и газа продолжают совершенствоваться, доля морских нефтегазовых ресурсов в общем объёме добычи ископаемого топлива растёт. Строительство вспомогательных систем становится всё более разнообразным и сложным, а сетевые технологии играют всё более важную роль. Компания Xiamen Tongkong Technology Co., Ltd , дистрибьютор промышленных коммутаторов Hirschmann, обладает обширным опытом в области сетевых продуктов, создания технических команд и разработки проектов для морских нефтегазовых проектов. Для получения дополнительной информации о промышленных коммутаторах Hirschmann , пожалуйста, свяжитесь с нами.
① В настоящее время для оценки пригодности морских нефтегазовых проектов к эксплуатации в морских условиях обычно используется сертификация классификационного общества. К общепризнанным стандартам классификационных обществ относятся DNV (Det Norske Veritas) и GL (Germanischer Lloyd).
