Сохранение конфигурации Hirschmann коммутатор и обновление прошивки

2025-06-16

Для обеспечения работы и обслуживания коммутатора планируются бизнес- и управленческие VLAN, а также включаются удаленные/локальные удаленные порты коммутатора. Зачем нам нужно занимать физический порт для локальной работы и обслуживания? Вопрос на всякий случай.

Как правило, последний порт всех коммутаторов является зарезервированным портом конфигурации (или для той же модели определен выделенный порт). Вы можете подключиться к этому порту через сетевой кабель, чтобы войти в интерфейс конфигурации коммутатора и реализовать локальную эксплуатацию и обслуживание.

Сохранение конфигурации коммутатора

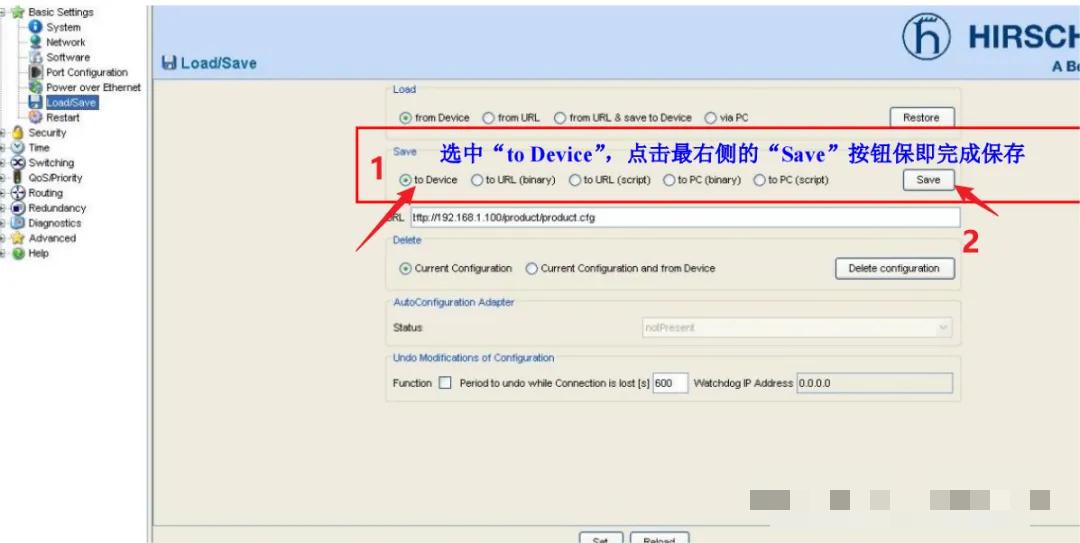

Основные настройки — Загрузка/Сохранение

Сохранить: выберите «Устройство», нажмите кнопку «Сохранить».

Перезапустите S- ведьму

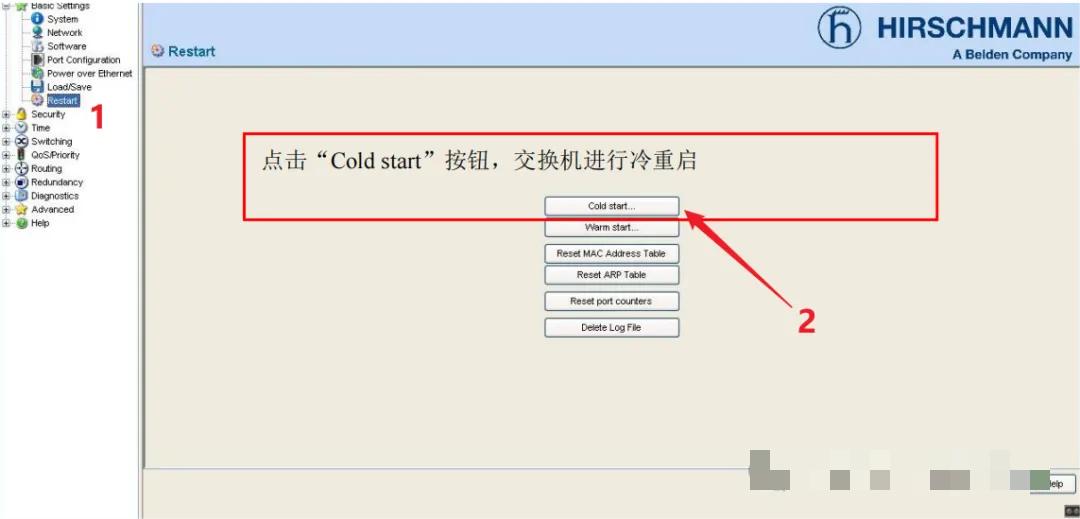

Выберите «Основные настройки» — «Перезагрузить» в панели слева.

Нажмите кнопку «Холодный старт», чтобы перезапустить коммутатор.

Обновление прошивки коммутатора

Примечание: Во время обновления ПО нельзя отключать питание, иначе могут возникнуть непредсказуемые сбои. Сделайте скриншоты интерфейса предыдущей версии до и после и сохраните их, чтобы проверить, нормально ли прошло обновление. Скопируйте сжатый файл прошивки на компьютер текущей конфигурации и распакуйте его. Войдите на WEB-страницу и войдите в окно, показанное ниже:

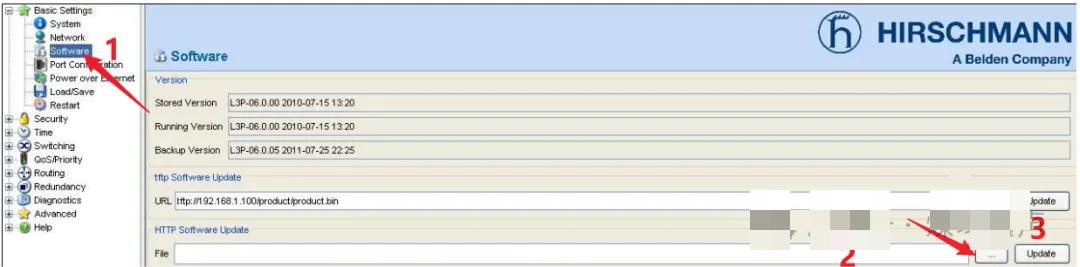

Выберите «Основные настройки» — «Программное обеспечение» в древовидной панели слева.

Перейдите в каталог распакованных файлов прошивки коммутатора. В этом каталоге находятся два файла с расширением .bin. Выберите файл XXXP.bin для загрузки. Путь и имя файла этого файла будут отображены в окне Файл "HTTP Sofware Update". После подтверждения правильности нажмите Обновить, чтобы обновить программное обеспечение. Это займет несколько минут. После завершения обновления выполните холодный перезапуск коммутатора. После завершения перезапуска обновление будет завершено.
