Конфигурация и вход в систему IP – адреса коммутатора Hirschmann

2025-06-16

Конфигурация IP-адреса

IP-адрес настроен с помощью программного обеспечения HiDiscovery. Процесс настройки следующий:

Дважды щелкните, чтобы установить HiDiscovery;

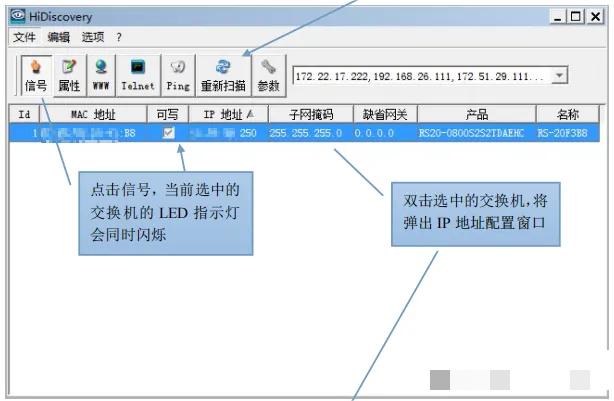

Откройте программное обеспечение, оно автоматически выполнит поиск коммутаторов в сети уровня 2 или щелкните для повторного сканирования. Щелкните сигнал, светодиодные индикаторы текущего выбранного коммутатора начнут мигать одновременно. Дважды щелкните выбранный коммутатор, чтобы открыть окно конфигурации IP-адреса.

Или нажмите «Свойства» в строке меню.

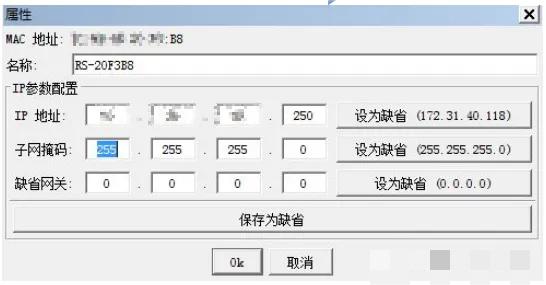

После настройки IP-адреса нажмите кнопку «ОК», и IP-адрес коммутатора будет успешно изменен без перезагрузки коммутатора.

II . Войдите в коммутатор

Войдите в систему с помощью веб-браузера.

Откройте браузер, введите IP-адрес коммутатора в адресной строке и нажмите Enter, чтобы открыть окно входа пользователя коммутатора.

Примечание: На компьютере конфигурации должна быть установлена JAVA, а браузер должен поддерживать JAVA. Рекомендуется использовать Firefox

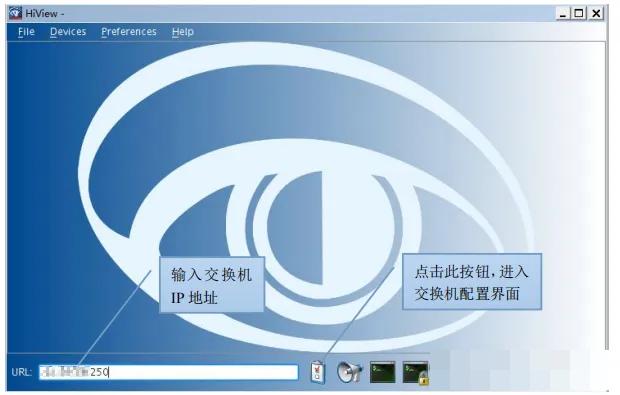

Войдите в систему, используя конфигурационное программное обеспечение HiView.

Откройте HiView.exe или используйте браузер (на компьютере с установленной JAVA), чтобы ввести IP-адрес коммутатора и нажать кнопку, чтобы войти в интерфейс настройки коммутатора.

Используйте инструмент последовательной отладки для входа в коммутатор через командную строку CLI [обычно не используется, если только ошибка не является необратимой и не требуется специальная строка конфигурации]

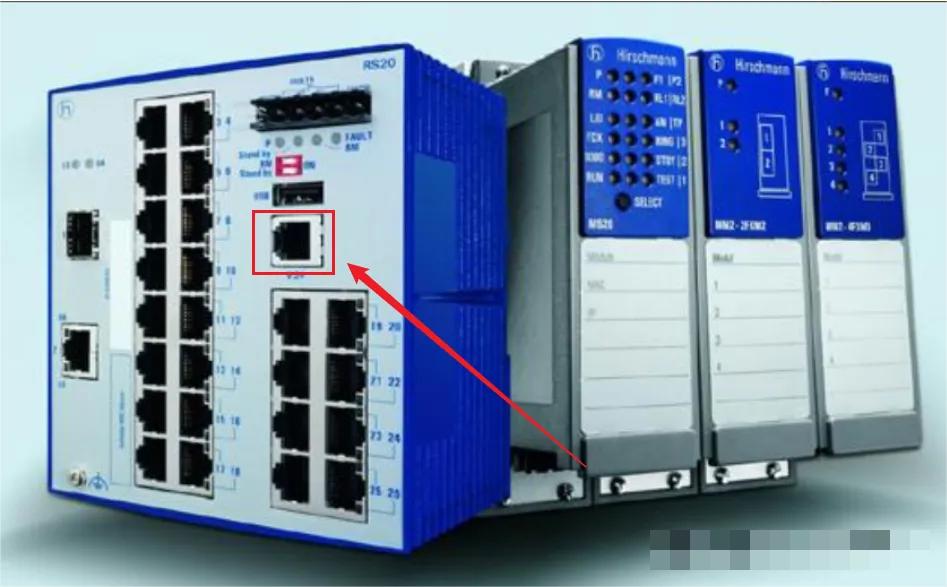

3.1 Подготовьте последовательную линию отладки и подключите порт RJ11 коммутатора к компьютеру, порт обозначен как V.24.

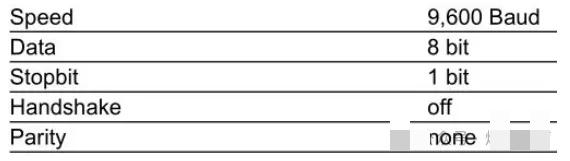

3.2 Используйте гипертерминал ПК для настройки параметров связи:

3 Войдите в интерфейс конфигурации CLI и введите имя пользователя (Пользователь: admin) и пароль (Пароль: private), чтобы войти в пользовательский режим.
