Как настроить RS-485-4W на 232 в Moxa Transio A52?

Новости

 Как настроить RS-485-4W на 232 в Moxa Transio A52?

2025-04-17

  1. Топология

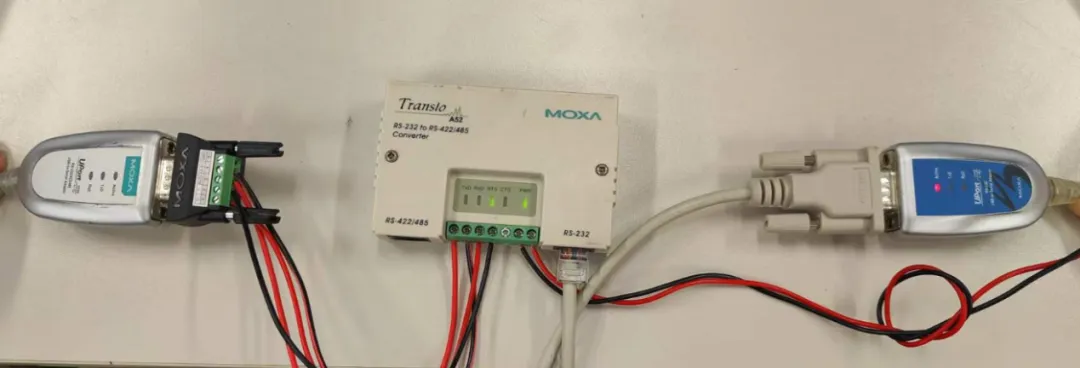

Левая сторона A52 подключена к Moxa UPort 1150 (USB к RS-485-4W), а правая сторона подключена к Moxa UPort 1110 (USB к RS-232)

MOXA UPORT 1150 MOXA UPORT 1110 MOXA TRANSIO A52
  1. Настройки



  1. Как настроить циферблат

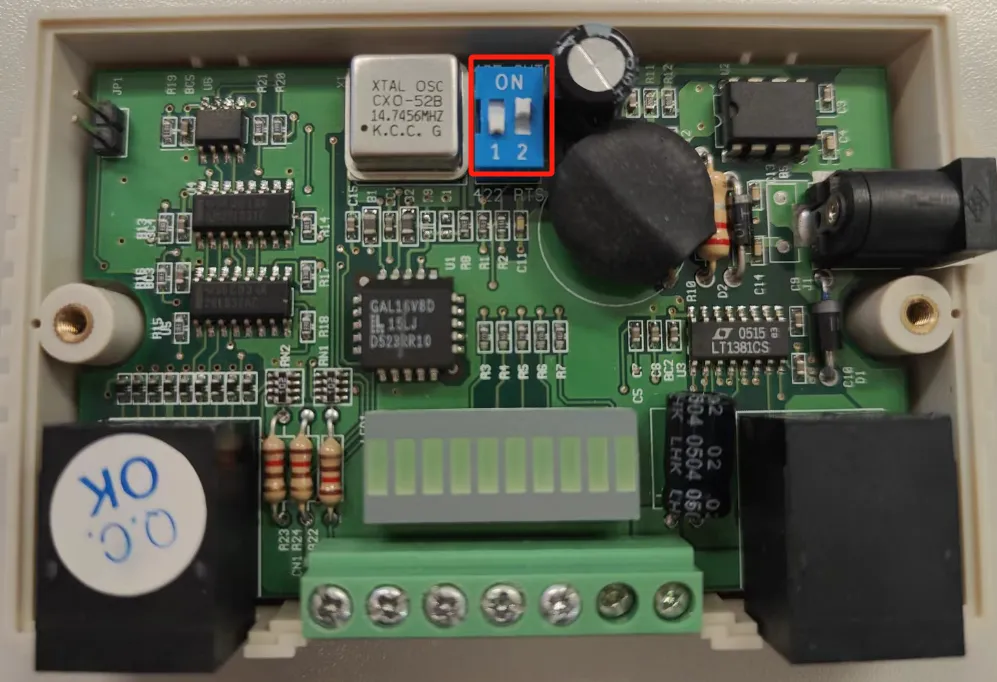

Снимите корпус A52 и переведите DIP1 в положение «выкл.» (422), а DIP2 — в положение «вкл.» (AUTO), как показано на рисунке ниже.

MOXA TRANSIO A52
  1. Какподключиться

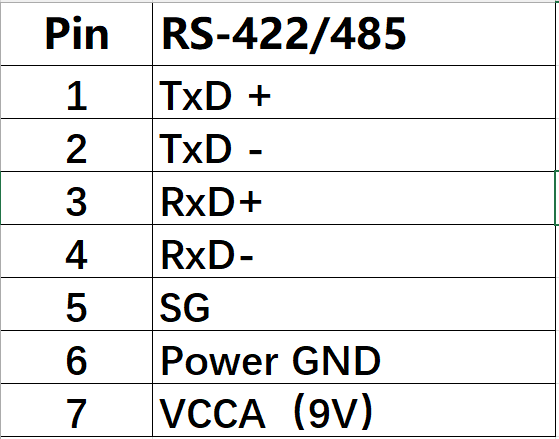

Определение последовательности подключения клеммной колодки RS-422/485:

RS-422/485

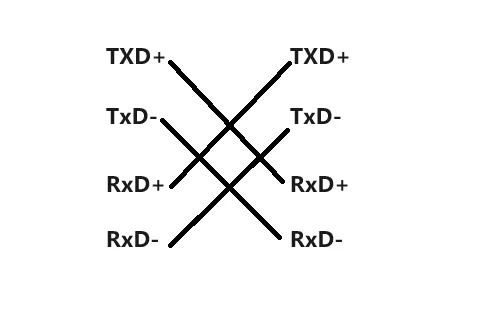

Проводка RS-485-4W выполняется следующим образом:

RS-485-4W

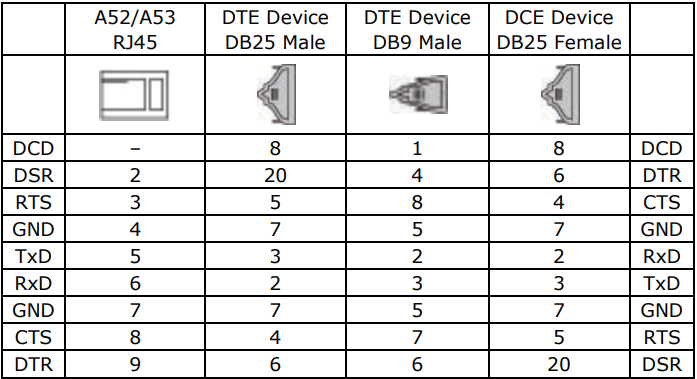

Последовательность линий интерфейса RS-232 определяется следующим образом:

RS-232
  1. Тестирование



После завершения настройки вы можете использовать отладочное программное обеспечение PComm для тестирования.

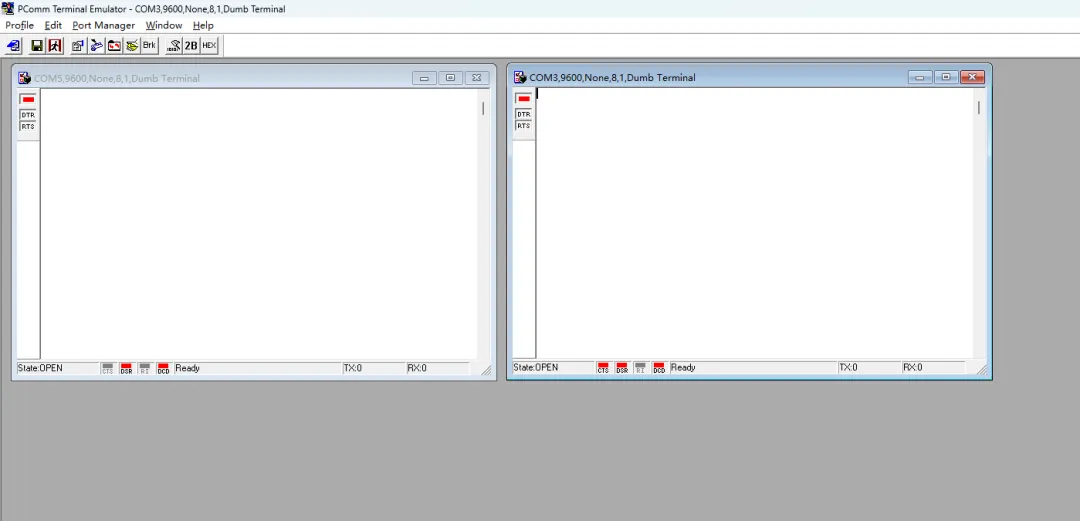

  1. Откройте COM-порт Moxa UPort 1110 и COM-порт Moxa UPort 1150.
COM-порт

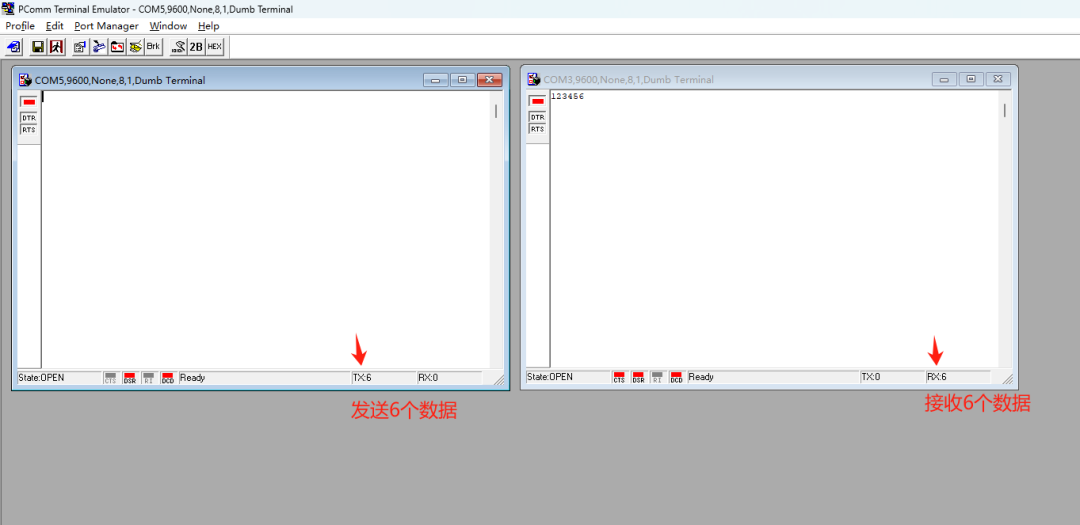

  1. Введите «123456» в одном окне. Если другое окно может нормально его принять, это означает, что связь нормальная.
MOXA COM-порт
