Индикатор последовательного порта всегда горит. Как устранить неполадки?
2025-04-17
При использовании NPort для сбора данных с двухпроводных последовательных портов RS-485 вы можете столкнуться с проблемой, заключающейся в том, что индикатор Tx/Rx сервера последовательного порта всегда горит оранжевым цветом во время отладки, и нормальный сбор данных невозможен. В данной статье в качестве примера рассматривается NPort 5150, чтобы объяснить, как устранить эту проблему.
- Проблемное явление

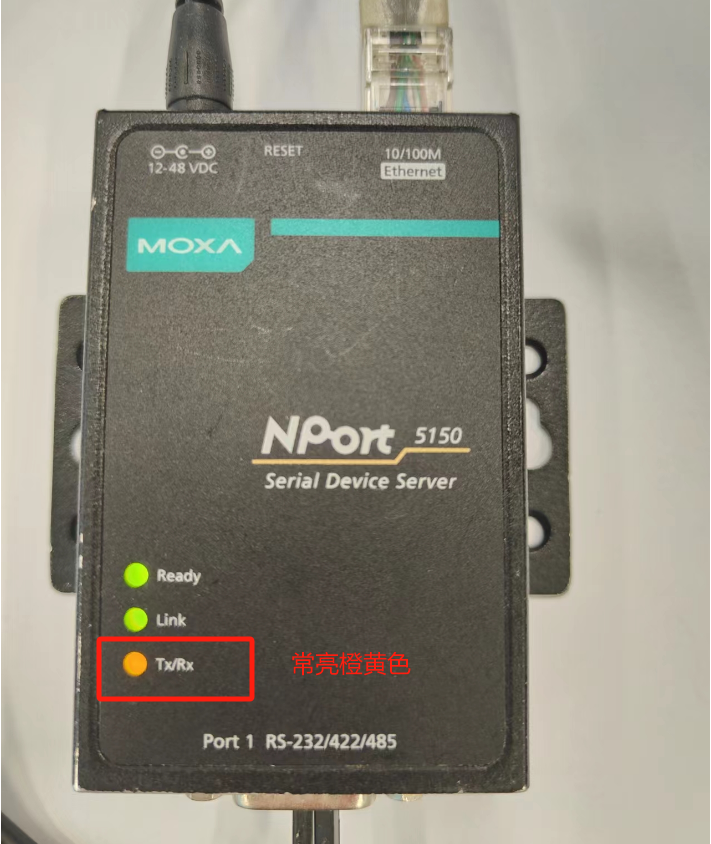

Программное обеспечение подключилось к NPort 5150, но не может получить данные, а индикатор последовательного порта всегда горит оранжевым цветом.
- Как устранить неполадки
- Проверьте проводку.

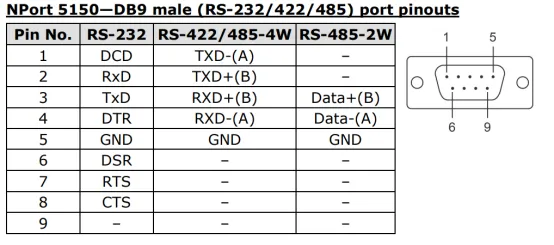

Обратите внимание на последовательность двух линий RS-485. Data+ подключается к Data+, Data- подключается к Data-. Если индикатор Tx/Rx всегда горит оранжево-желтым цветом, сначала проверьте правильность последовательности линий. Ниже приведено определение последовательности линий штекерного разъема DB9 сервера последовательного порта серии NPort 5100.
Примечание: Data+ устройств Moxa — это линия B, а Data- — это линия A. Это может не соответствовать определению линий AB устройств других производителей. При устранении неполадок в последовательности линий можно попробовать обратное подключение.
- Отрегулируйте подтягивающие и понижающие резисторы.
Если вы убедились, что с последовательностью линий проблем нет, вы можете попробовать отрегулировать подтягивающие и понижающие резисторы устройства.

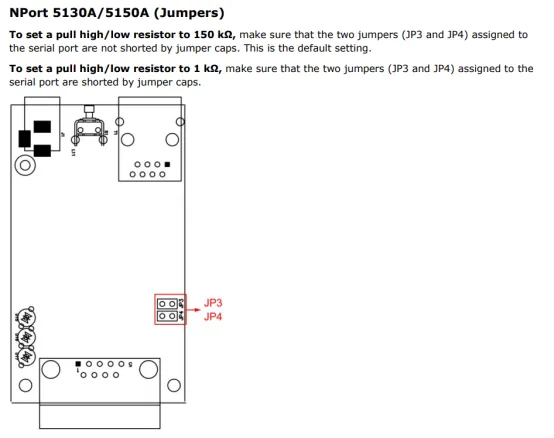

Снимите корпус устройства, найдите перемычки JP3 и JP4 и с помощью колпачка перемычки замкните две перемычки, как показано на следующем рисунке:
Примечание: Положения перемычек подтягивающих и понижающих резисторов на рисунке выше применимы только к продуктам серии NPort 5100. Информацию о расположении подтягивающих и понижающих резисторов других моделей устройств см. в руководстве по эксплуатации соответствующей модели устройства.
Описанный выше метод применим к последовательным устройствам, использующим связь 485, таким как серия серверов последовательных устройств NPort и серия шлюзов протоколов MGate. Если проблема не решена после выполнения вышеуказанных действий, обратитесь в службу технической поддержки Moxa .
