Каковы типичные ошибки в последовательной двухпроводной связи RS-485?
2025-04-17
Если взять в качестве примера связь RS-485, то при возникновении проблем со связью можно выполнить следующие шаги для устранения неполадок:
- Проверьте настройки режима последовательной связи.
- Настройка параметров последовательного порта
- Кабель последовательного порта
Проверьте настройки режима последовательной связи.
- Многие устройства поддерживают несколько режимов связи через последовательный порт. Например, продукты NPort и UPort компании Moxa в основном поддерживают 2 или 3 режима связи: RS-232, RS-422 и RS-485.
При прокладке электропроводки на месте по двухпроводной схеме RS-485 нормальная связь невозможна. Вам необходимо проверить, правильно ли установлен режим связи последовательного порта.

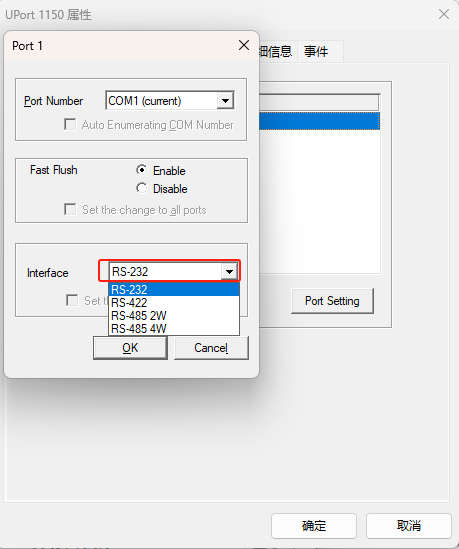

Продукты NPort обычно могут изменять режим последовательного порта через веб-интерфейс, командную строку и драйвер. После установки драйвера UPort может изменять настройки режима последовательного порта в диспетчере устройств.
Проверьте настройки параметров последовательного порта.

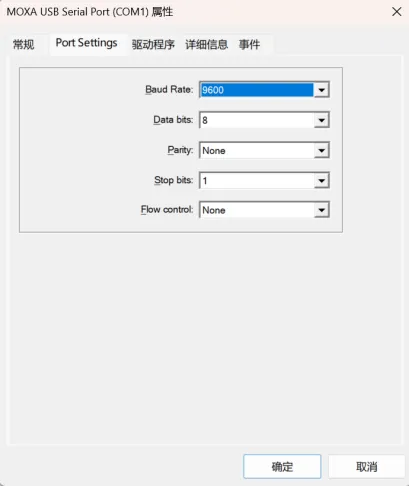

Параметры последовательного порта на обоих концах должны быть согласованы, например, скорость передачи данных, бит четности, бит данных, стоповый бит, управление потоком и т. д. Если параметры неверны, могут возникнуть проблемы со связью.
- Проверьте линию подключения последовательного порта.
Помимо настроек параметров, проблемы со связью могут также быть связаны с оборудованием (например, проводкой и т. д.). В этом случае вам необходимо проверить
① Соответствует ли линия соединения последовательного порта определению последовательности линий последовательного порта
② Используйте мультиметр для проверки физического соединения.
③ Повторно подключите, чтобы избежать неисправной проводки.

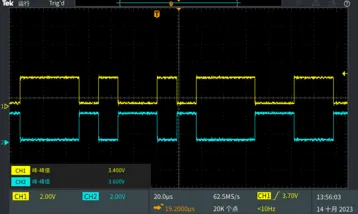

Кроме того, в некоторых местах, где трудно определить проблему, например, в среде с помехами, где сигнал связи нарушен, но проблема не может быть четко идентифицирована, можно использовать осциллограф для измерения формы волны фактически переданных и принятых сигналов с целью выявления проблемы.
