Wago 750-833
WAGO 750-833 Контроллер PROFIBUS Slave
Описание
маркер
Подробнее о продукте

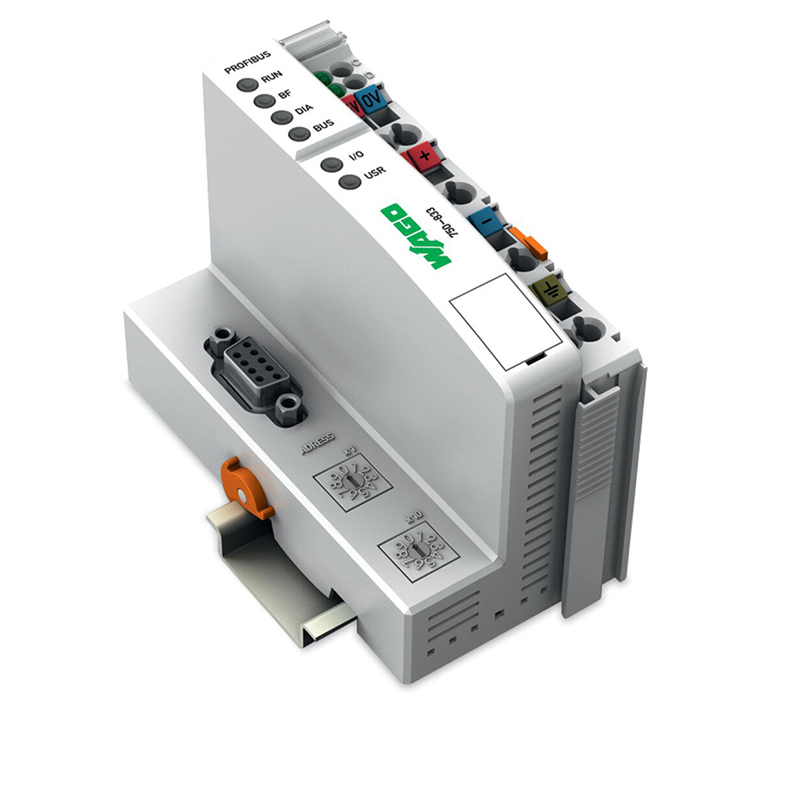

WAGO 750-833 Контроллер PROFIBUS Slave
Технические данные
| Коммуникации | PROFIBUS |
| Визуализация | нет |
| CPU | 16 бит |
| Языки программирования согласно IEC 61131-3 | Список инструкций (IL) Лестничная диаграмма (LD) Функциональная блок-схема (FBD) Непрерывная функциональная диаграмма (CFC) Структурированный текст (ST) Последовательная функциональная диаграмма (SFC) |
| Среда программирования | WAGO-I/O-PRO V2.3 (на основе CODESYS V2.3) |
| Параметры конфигурации | Файл описания устройства GSD WAGO-I/O-CHECK |
| Время цикла | < 3 мс для 1000 битовых инструкций/ 256 цифровых входов/выходов |
| Скорость передачи | 9,6/12 МБд |
| Длина сегмента шины (макс.) | 1200 m |
| Среда передачи (связь/полевая шина) | Кабель Cu согласно EN 50170 |
| Время передачи | 1 мс (10 контроллеров; каждый 32 цифровых входа/выхода и 12 Мбод) макс. 3,3 мс |
| Количество узлов полевой шины на ведущем устройстве (макс.) | 96 |
| Количество точек ввода/вывода | 6,000 |
| Память программ | 128 КБ |
| Память данных | 64 КБ |
| Энергонезависимая память программного обеспечения | 8 кбайт |
| Память для входных переменных полевой шины (макс.) | 244 байт |
| Память для выходных переменных полевой шины (макс.) | 244 байт |
| Количество модулей на узел (макс.) | 63 |
| Количество модулей без удлинителя шины (макс.) | 63 |
| Входное и выходное изображение процесса (полевая шина) макс. | 244 байта/244 байта |

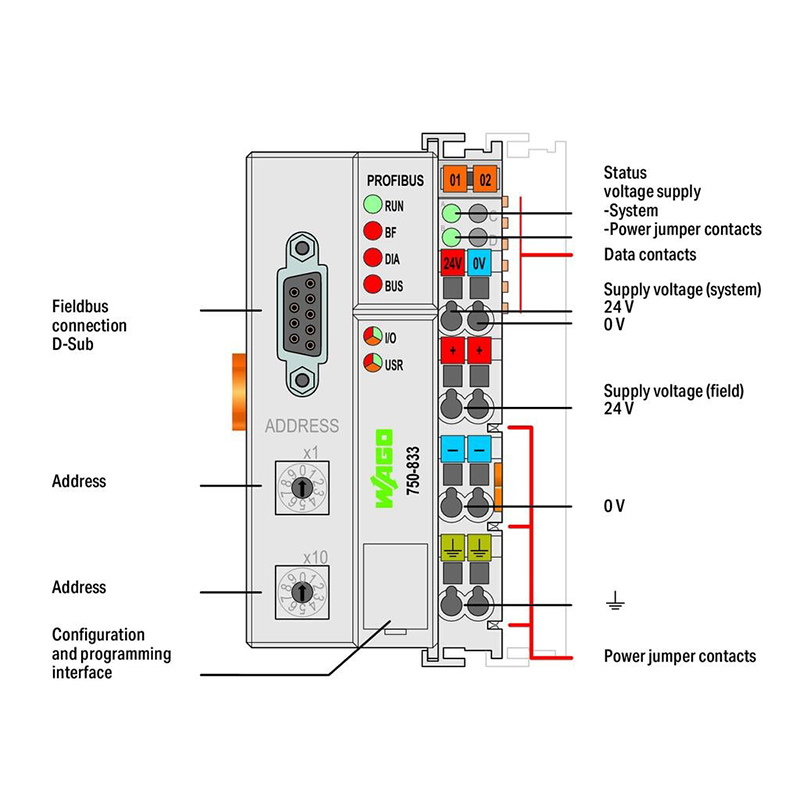

| Индикаторы | Светодиод (RUN) зеленый: Инициализация полевой шины, светодиод (BF, DIA, BUS) красный: ошибка связи, внешняя диагностика, конфигурация; светодиод (I/O, USR) красный/зеленый/оранжевый: Состояние локальной шины данных, состояние, программируемое пользователем; светодиод (A, B) зеленый: Состояние питания системы, питание от сети |
| Напряжение питания (система) | 24 В постоянного тока (-25 ... +30 %); через съемный разъем (соединение CAGE CLAMP®) |
| Входной ток (тип.) при номинальной нагрузке (24 В) | 500 мА |
| КПД источника питания (тип.) при номинальной нагрузке (24 В) | 87% |
| Потребляемый ток (системное питание 5 В) | 200 мА |
| Общий ток (питание системы) | 1 800 мА |
| Напряжение питания (поле) | 24 В постоянного тока (-25 ... +30 %); через контакты перемычки питания |
| Пропускная способность по току (контакты силовой перемычки) | 10A |
| Количество контактов перемычки исходящего питания | 3 |
| Изоляция | 500 В система/поле |
| Стандарт | EN 50170 |

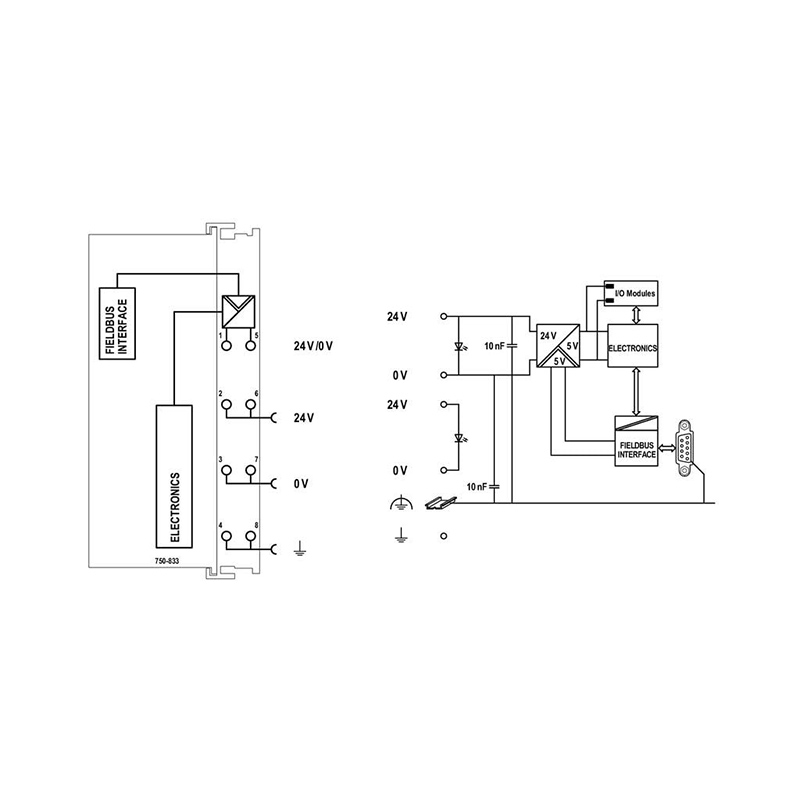

Данные о подключении
| Технология подключения: связь/полевая шина | PROFIBUS: 1 x гнездо D-Sub 9 |
| Технология подключения: системное питание | 2 x CAGE CLAMP® |
| Технология подключения: питание от сети | 6 x CAGE CLAMP® |
| Тип соединения 1 | Система/полевое снабжение |
| Сплошной проводник | 0,08 ... 2,5 мм² / 28 ... 14 AWG |
| Тонкопрядный проводник | 0,08 ... 2,5 мм² / 28 ... 14 AWG |
| Длина полосы | 8 ... 9 мм / 0,31 ... 0,35 дюйма |
| Технология подключения: конфигурация устройства | 1 x Мужской разъем; 4-полюсный |
Физические данные
| Ширина | 50,5 мм / 1,988 дюйма |
| Высота | 100 мм / 3,937 дюйма |
| Глубина | 71,1 мм / 2,799 дюйма |
| Глубина от верхнего края DIN-рейки | 63,9 мм / 2,516 дюйма |
Механические данные
| Вес | 186.9g |
| Цвет | светло-серый |
| Материал корпуса | Поликарбонат; полиамид 6.6 |
| Маркировка соответствия | CE |
Экологические требования
| Температура окружающей среды (эксплуатация) | 0 ... +55 °C |
| Температура окружающей среды (хранение) | -25 ... +85 °C |
| Тип защиты | IP20 |
| Степень загрязнения | 2 в соответствии с IEC 61131-2 |
| Рабочая высота | без понижения температуры: 0 ... 2000 м; с понижением температуры: 2000 ... 5000 м (0,5 K/100 м); 5000 м (макс.) |
| Относительная влажность (без конденсата) | 95% |
| Монтажное положение | Горизонтальная левая, горизонтальная правая, горизонтальная верхняя, горизонтальная нижняя, вертикальная верхняя и вертикальная нижняя. |
| Тип крепления | Рейка DIN-35 |
| Устойчивость к вибрации | 4 г в соответствии с IEC 60068-2-6 |
| Ударопрочность | 15 г в соответствии с IEC 60068-2-27 |
| Устойчивость к помехам ЭМС | согласно EN 61000-6-2, морское применение |
| ЭМС излучение помех | согласно EN 61000-6-4, морское применение |
| Воздействие загрязняющих веществ | В соответствии с IEC 60068-2-42 и IEC 60068-2-43 |
| Огневая нагрузка | 3,036 МДЖ |
| Допустимая концентрация загрязняющих веществ H2S при относительной влажности < 75% | 10ppm |
| Допустимая концентрация загрязняющих веществ SO 2 при относительной влажности < 75% | 25ppm |
