Описание
маркер
Подробнее о продукте

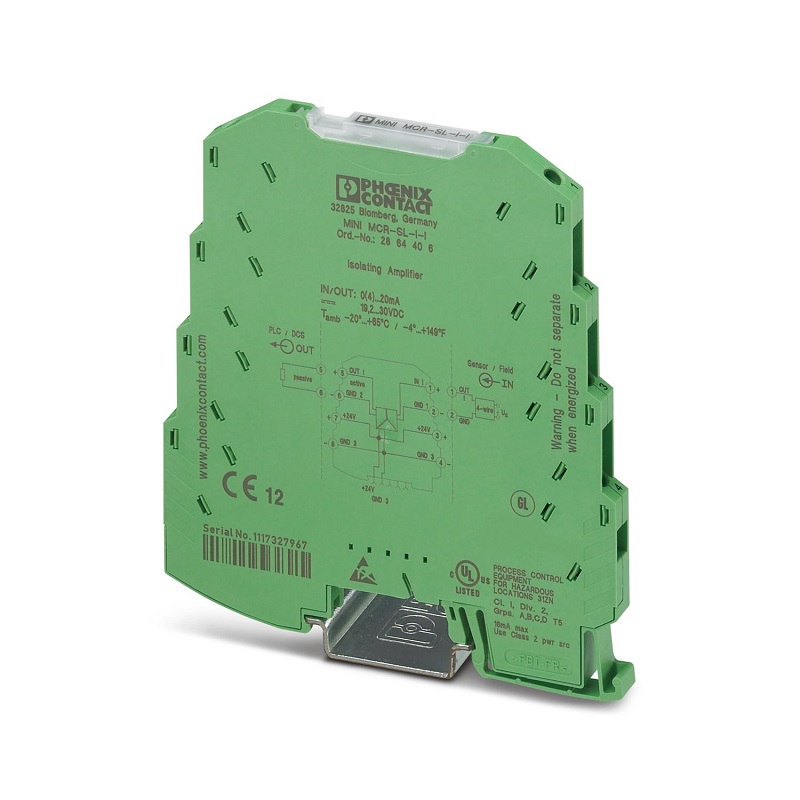

Phoenix Contact MINI MCR-SL-I-I - кондиционер сигналов 2864406
3-сторонний кондиционер сигналов, для электрической изоляции аналоговых сигналов, с винтовым соединением, входной сигнал: 0(4) мА ... 20 мА, выходной сигнал: 0(4) мА ... 20 мА
Описание товара
Трехполосный разделительный усилитель стандартных сигналов MINI MCR-SL-I-I(-SP) шириной 6,2 мм используется для электрической развязки, усиления и фильтрации стандартных сигналов.
На входе и выходе имеются аналоговые стандартные сигналы 0...20 мА или 4...20 мА, электрически изолированные.
Питание (от 19,2 В постоянного тока до 30 В постоянного тока) может подаваться через соединительные клеммные колодки на модулях или с помощью разъема на DIN-рейке.
Ваши преимущества
Питание возможно через ножной элемент (TBUS)
Альтернатива конфигурируемым кондиционерам сигналов начального уровня
Низкое энергопотребление
3-сторонняя изоляция
Высококомпактный изолирующий усилитель для электрической изоляции, преобразования, усиления и фильтрации стандартных аналоговых сигналов
Фиксированные комбинации сигналов
Примечания
Ограничение использования
| Примечание по электромагнитной совместимости | ЭМС: продукт класса A, см. декларацию производителя в области загрузки |
Свойства продукта
| Тип продукта | Кондиционер сигналов |
| Семейство продуктов | MINI Analog |
| Количество каналов | 1 |
Состояние управления данными
| Пересмотр статьи | 13 |
Характеристики изоляции
| Категория перенапряжения | II |
| Степень загрязнения | 2 |
Электрические свойства
| Номинальное напряжение изоляции | 50 В AC/DC |
| Электрическая изоляция | Базовая изоляция в соответствии с EN 61010 |
| Электрическая изоляция между входом и выходом | да |
| Предельная частота (3 дБ) | прибл. 100 Гц |
| Максимальная рассеиваемая мощность для номинального состояния | 250 мВт |
| Испытательное напряжение (входное/выходное/питающее) | 1,5 кВ переменного тока (50 Гц, 60 с) |
| Защитная цепь | Защита от переходных процессов |
| Поведение при передаче сигнала | Вход = Выход |
| Ступенчатая реакция (10-90%) | » 3,2 мс |
| Максимальный температурный коэффициент | < 0.01 %/K |
| Температурный коэффициент, типичный | < 0.002 %/K |
| Максимальная ошибка передачи | ≤ 0,1 % (от конечной стоимости) |
Поставка
| Номинальное напряжение питания | 24 В DC |
| Диапазон напряжения питания | 19,2 В ПОСТОЯННОГО ТОКА ... 30 В постоянного тока (Для соединения напряжения питания можно использовать разъем для DIN-рейки (ME 6,2 TBUS-2 1,5/5-ST-3,81 GN, арт. 2869728). Его можно защелкнуть на 35-миллиметровой DIN-рейке в соответствии с EN 60715) |
| Макс. потребляемый ток | < 20 мА |
| Потребляемая мощность | < 450 мВт |
Исходные данные
Сигнал: Ток
| Количество входов | 1 |
| Конфигурируемый/программируемый | нет |
| Токовый входной сигнал | 0 мА ... 20 мА |
| 4 мА ... 20 мА | |
| Макс. токовый входной сигнал | 50 мА |
| Входное сопротивление Входной ток | около 50 Ω |
Выходные данные
Сигнал
| Количество выходов | 1 |
| Конфигурируемый/программируемый | нет |
| Напряжение без нагрузки | прибл. 12,5 В |
| Токовый выходной сигнал | 0 мА ... 20 мА |
| 4 мА ... 20 мА | |
| Максимальный токовый выходной сигнал | 28 мА |
| Нагрузка/выходной ток нагрузки | < 500 Ω (при 20 мА) |
| Ripple | < 20 мВPP (при 500 Ω) |
Данные о подключении
| Способ подключения | Винтовое соединение |
| Длина зачистки | 12 мм |
| Винтовая резьба | M3 |
| Поперечное сечение проводника жесткое | 0,2 мм² 2,5 мм² |
| Поперечное сечение гибкого проводника | 0,2 мм² 2,5 мм² |
| Сечение проводника AWG | 26 ... 12 |
Размеры
| Габаритный чертеж | |
| Ширина | 6,2 мм |
| Высота | 93,1 мм |
| Глубина | 101,2 мм |
Характеристики материала
| Цвет | зеленый (RAL 6021) |
| Материал корпуса | PBT |
| Огнезащита для рельсовых транспортных средств (DIN EN 45545-2) R22 | HL 1 - HL 2 |
| Огнезащита для рельсовых транспортных средств (DIN EN 45545-2) R23 | HL 1 - HL 2 |
| Огнезащита для рельсовых транспортных средств (DIN EN 45545-2) R24 | HL 1 - HL 2 |
Условия окружающей среды и реальной жизни
Условия окружающей среды
| Степень защиты | IP20 |
| Температура окружающей среды (эксплуатация) | -20 °C ... 65 °C |
| Температура окружающей среды (хранение/транспортировка) | -40 °C ... 85 °C |
| Высота | ≤ 2000 m |
| Допустимая влажность (эксплуатация) | 5 % ... 95 % (без конденсации) |
Одобрения
CE
| Сертификат | Соответствующий стандартам CE |
UKCA
| Сертификат | Соответствующий стандартам UKCA |
UL, США/Канада
| Идентификация | Признано UL 508 |
| Класс I, разделение 2, группы A, B, C, D T5 |
Одобрение судостроения
| Сертификат | DNV GL TAA000020N |
Данные DNV GL
| Температура | B |
| Влажность | B |
| Вибрация | B |
| EMC | A |
| Шкаф | При установке на борту должна быть обеспечена необходимая защита в соответствии с Правилами |
Данные ЭМС
| Электромагнитная совместимость | Соответствие директиве по электромагнитной совместимости |
| Помехоустойчивость | EN 61000-6-2 |
| Примечание | При воздействии помех возможны минимальные отклонения. |
| Шумовое излучение | EN 61000-6-4 |
Электростатический разряд
| Комментарии | Для предотвращения электростатического разряда необходимо соблюдать меры безопасности. |
Электромагнитное высокочастотное поле
| Назначение | Электромагнитное радиочастотное поле |
| Стандарты/нормативы | EN 61000-4-3 |
| Типичное отклонение от конечного значения диапазона измерения | 10 % |
Быстрые переходные процессы (всплеск)
| Назначение | Быстрые переходные процессы (всплеск) |
| Стандарты/нормативы | EN 61000-4-4 |
| Типичное отклонение от конечного значения диапазона измерения | 10 % |
Кондуктивные помехи
| Назначение | Кондуктивные помехи |
| Стандарты/нормативы | EN 61000-4-6 |
| Типичное отклонение от конечного значения диапазона измерения | 10 % |
Стандарты и правила
| Электрическая изоляция | Базовая изоляция в соответствии с EN 61010 |
Монтаж
| Тип крепления | Монтаж на DIN-рейку |
| Примечание по сборке | Разъем для DIN-рейки может использоваться для перемычки напряжения питания. Его можно защелкнуть на 35-миллиметровой DIN-рейке EN 60715. |
| Монтажное положение | любой |
