Статья о разъемах D-типа
2025-07-04
Предисловие
Инженеры часто сталкиваются с 9-контактными разъемами D-типа, используемыми в качестве последовательных портов связи при использовании сенсорных экранов и ПЛК для связи. Некоторые приборы, сервоконтроллеры и т. д. имеют 15-контактные, 25-контактные или 37-контактные порты управления. Иногда производители предоставляют соответствующие линии связи и линии управления, а иногда нам нужно сделать линии управления самостоятельно, поэтому нам нужно немного разбираться в этих разъемах.
Разъемы D-типа, также называемые разъемами D-sub (D-subminiature) , широко используются уже много лет. Первоначально они были разработаны компанией Cannon в 1952 году.
D-subminiature означает, что форма напоминает заглавную букву «D». Это сверхминиатюрный разъем с относительно высокой степенью интеграции. Первоначально он использовался в компьютерных системах и является самым маленьким разъемом, используемым в компьютерных системах.

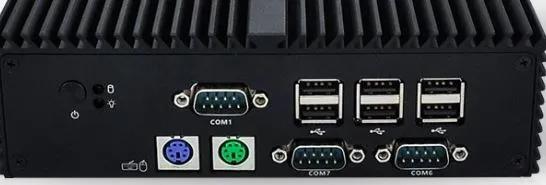

Разъемы D-типа теперь используются не только в компьютерах, но они, вероятно, наиболее известны для последовательных соединений RS-232. Последовательные порты RS-232 были в основном стандартными на ранних компьютерах, но с сокращением устройств последовательного порта современные домашние компьютеры больше не имеют последовательных портов. Однако в нашей области промышленного управления устройства последовательного порта и последовательные порты связи все еще существуют в большом количестве. Большинство промышленных компьютеров по-прежнему оснащены последовательными портами, и многие сенсорные экраны и приборы по-прежнему используют последовательные порты связи. Если мы используем последовательные порты при отладке оборудования, мы можем использовать разъемы USB-последовательный порт.
Кроме того, разъемы D-типа используются в качестве портов управления в сервоприводах, контрольно-измерительном оборудовании и т. д. и более распространены в сфере промышленного управления.

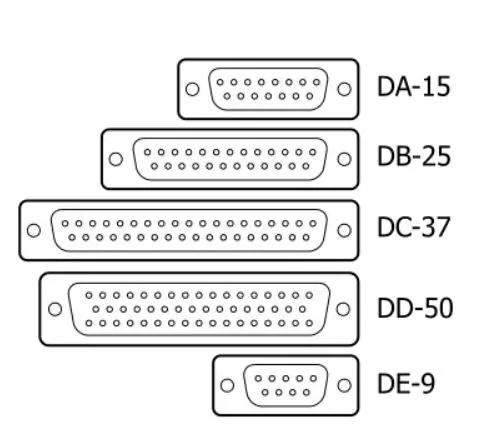

Разъемы D-типа классифицируются в Википедии следующим образом:
A, B, C, D и E — это спецификации оболочки, которая обычно доступна в двух типах: обычный тип и тип высокой плотности.

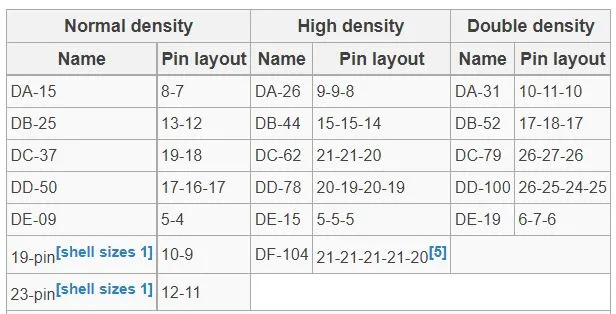

Тип высокой плотности объединяет больше штифтов в одной оболочке . Сравнительная таблица выглядит следующим образом:
Разъем DB9, используемый в последовательном порту RS232, должен быть разъемом DE-9 . Он называется DB-9, потому что оригинальный последовательный порт использовал разъем DB-25 . Позже последовательный порт был модернизирован для использования меньшего количества контактов, поэтому использовался 9-контактный разъем. Многие производители разъемов называют разъем DE-9 DB-9, и эта привычка использовалась.

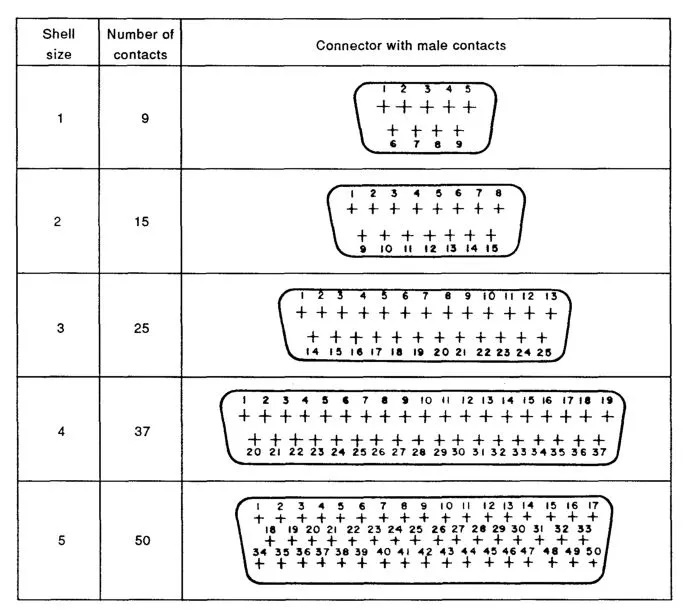

Стандартные спецификации разъемов D-типа определены международным стандартом IEC 60807 / немецким DIN 41652. Я проверил IEC 60807 и DIN 41652 и обнаружил, что они отличаются от Википедии. IEC называет их прямоугольными разъемами, и нет классификации A, B, C, D, E. Вместо этого 9/15/25/37/50 контактов делятся на 1/2/3/4/5 . Однако их размеры совпадают.
классификация МЭК
Прямоугольный разъем, разъем типа D, эти разные названия или разные классификации не важны. Как исторический вопрос, нам просто нужно их понять .
Важно то, как мы выбираем разъемы D-типа на работе. Производители разъемов в основном не называют их в соответствии с характеристиками, которые мы упомянули выше. Нам не нужно беспокоиться о названии.
Определить технические характеристики
В целом, используемые нами разъемы можно разделить на две категории:
- Если чье-то устройство имеет разъем типа D, нам нужно сопоставить его с вилкой и кабелем. В этом случае вам нужно проверить руководство или напрямую посчитать количество контактов, а затем определить, является ли это штырьковым разъемом или гнездовым разъемом .
- Если вы изготавливаете собственное оборудование, вам необходимо настроить разъем D-типа в качестве порта связи или управления для клиентов. В этом случае вы можете настроить немного больше контактов по мере необходимости. Вообще говоря, оборудование предоставляет спецификации гнездового разъема. Гнездовой разъем имеет токоведущие части, которые скрыты. Его безопаснее выставлять напоказ, чем штыревой контакт. Обратите особое внимание на этот момент.
Что касается размера вилки, то нам не нужно слишком беспокоиться. Она производится по стандарту и большой разницы нет. Просто используйте ее.
Выбор материала штифта
Обычно существует два типа: обработанные штифты и штампованные штифты:

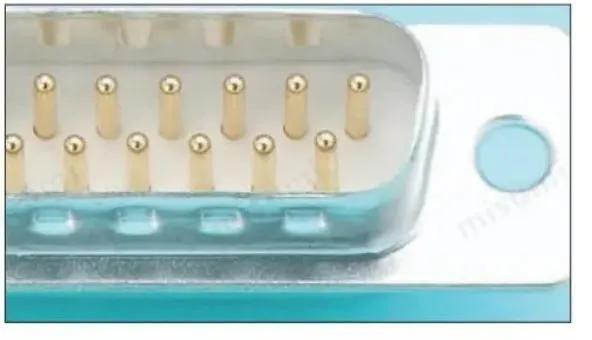

Механически обработанные изготавливаются путем резки медных прутков. Они обладают высокой прочностью и подходят для многократного включения и выключения. Однако соответствующая стоимость относительно высока.

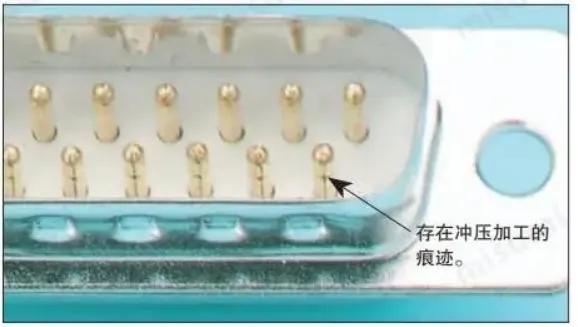

Штампованный тип формируется путем вырубки медных пластин, что подходит для массового производства. Он имеет относительно низкую прочность и не подходит для многократного включения и выключения. Соответствующая стоимость относительно низкая.
Его можно выбрать в соответствии с нашими потребностями.
О выборе оболочки
Корпус разъема D-типа может быть различным: смоляным, металлизированным, чисто металлическим, прямым, угловым и т. д. Вы можете выбрать в соответствии с вашими потребностями.

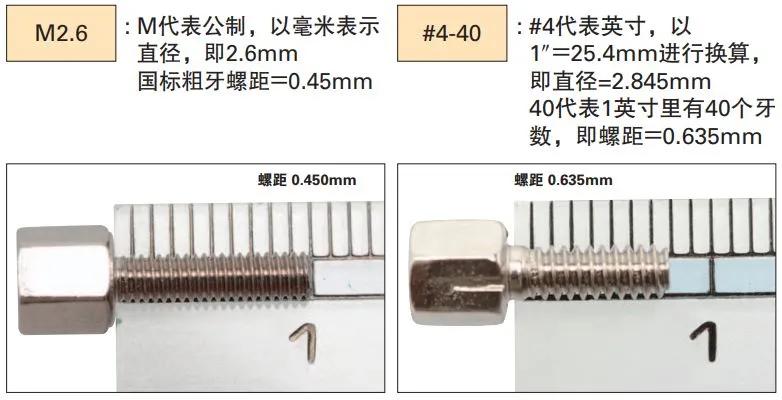

Здесь следует обратить внимание на то, что в отношении крепежных винтов корпуса есть два наиболее часто используемых типа: M2.6 и #4-40. Различия следующие:
М2.6 :
M означает метрическую систему, которая указывает диаметр в миллиметрах, т.е.
национальный стандарт 2,6 мм, крупный шаг = 0,45 мм.
#4-40:
#4 представляет дюймы, а 1" = 25,4 мм используется для преобразования, то есть диаметр = 2,845 мм.
40 означает, что в 1 дюйме 40 ниток, то есть шаг = 0,635 мм.
Мы должны быть осторожны и различать, когда делаем выбор.
