Многопортовые последовательные платы MOXA Регулировка сопротивления выводов и подтягивающего/оттягивающего сопротивления
2025-04-02
Оконечные резисторы и резисторы подтягивания / стягивания имеют решающее значение для связи RS-485/RS-422. Они помогают обеспечить стабильную и надежную передачу данных и избежать помех и неправильной интерпретации.
Многопортовые последовательные платы MOXA позволяют включать терминальное сопротивление и регулировать подтягивающие/опускающие сопротивления следующими способами.
I. Последовательные картыPCI
Например, в последовательной карте CP-114UL терминальный резистор может быть активирован путем замыкания контактов перемычки JP. Например, в карте JP1/2/3/4 соответствуют последовательным портам 1/2/3/4 соответственно, а терминальный резистор может быть активирован путем замыкания контактов перемычки JP.
Этот метод настройки поддерживает следующие модели :
CP-118U
CP-118U-I
CP-138-U/CP-138-UI
CP-114UL/CP-114UL-I
CP-134U/CP-134U-I
CP-112UL/CP-112UL-I
CP-132UL/CP-132UL-I
II. Последовательные картыPCI - E

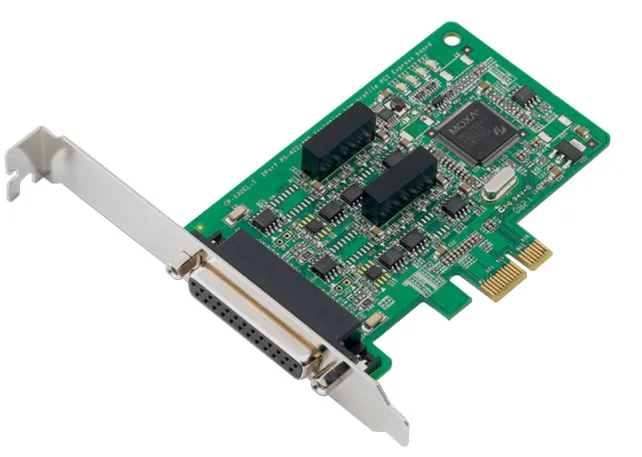

Например, последовательную карту CP-118E-A можно настроить через драйвер. В драйвере можно настроить параметры резисторов pull-up / pull-down и оконечного резистора.
Вот как это настроить:

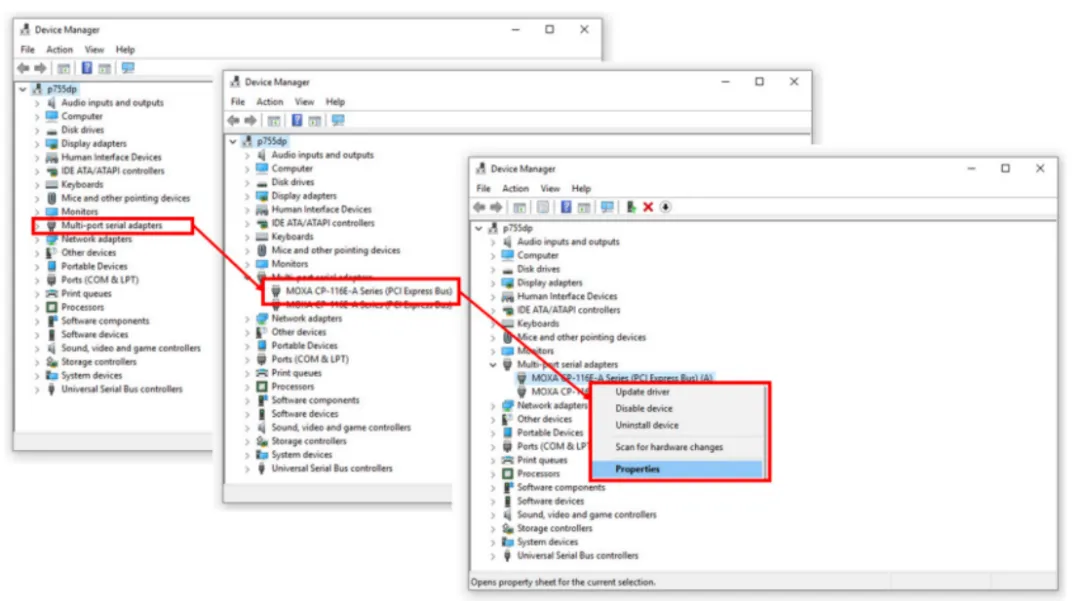

а) В диспетчере устройств найдите соответствующую последовательную карту, щелкните ее правой кнопкой мыши и выберите «Свойства».

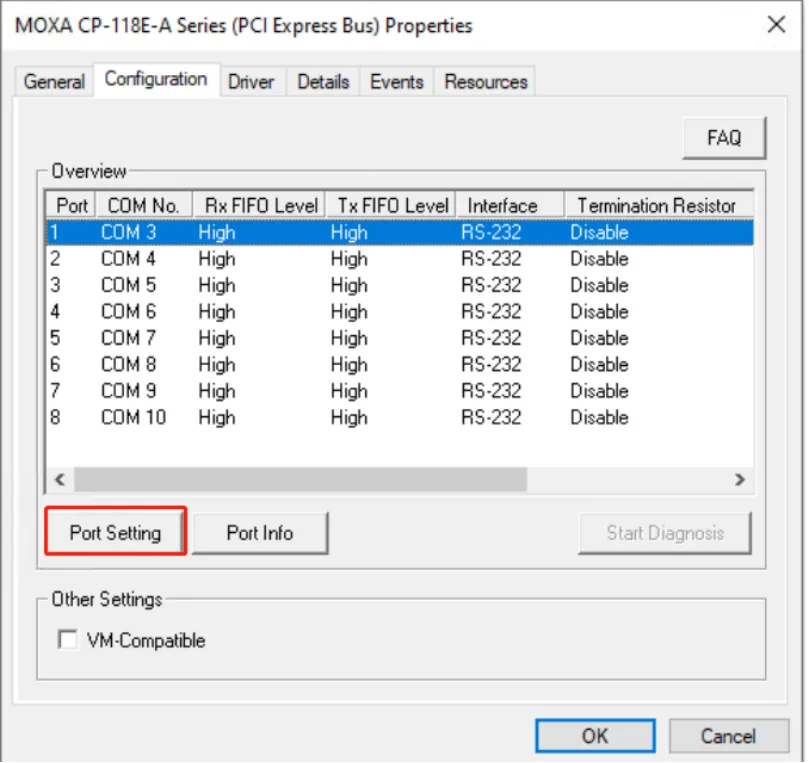

б) Нажмите «Конфигурация», чтобы просмотреть конфигурацию каждого порта последовательной карты, и нажмите «Настройка порта», чтобы ввести настройку порта.

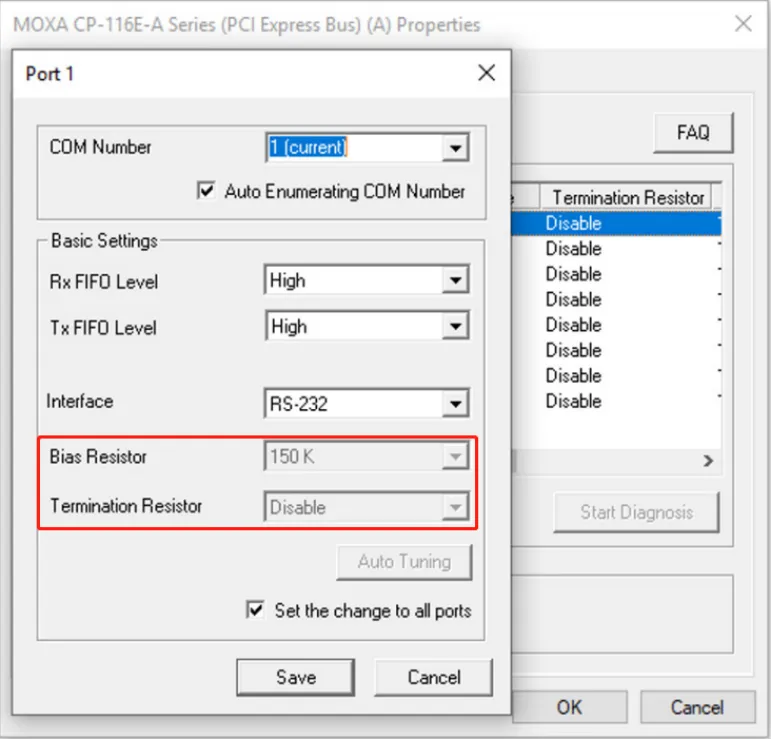

- c) В настройках порта "Bias Resistor" используется для регулировки резисторов подтяжки/опускания. Регулируемые значения - 1 кОм и 150 кОм. "Termination Resistor" может включить резистор подтяжки 120 Ом.
Этот метод настройки поддерживает следующие модели :
CP-118EL-A
CP-132EL/CP-132EL-I
CP-114EL/CP-114EL-I
CP-118E-AI/CP-138EL-AI
CP-134EL-AI
CP-116E-A
III. Карты последовательного портаMini PCIe

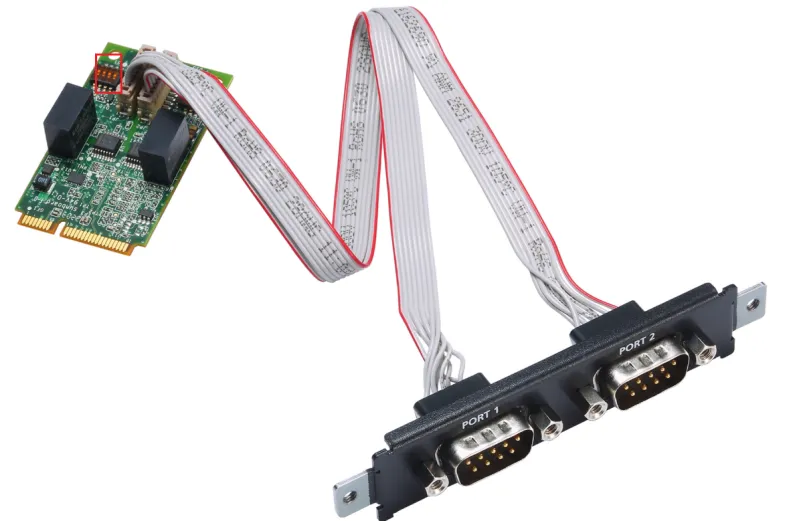

Для CP-132N-T и CP-132-IT терминальное сопротивление и сопротивление pull-up/pull-down можно настроить с помощью DIP-переключателей на основной плате. Для CP-114N-T и CP-134N-IT DIP-переключатели можно найти на плате ввода-вывода.
Настройка по умолчанию — отключение согласующих резисторов и использование подтягивающих/стягивающих резисторов сопротивлением 150 кОм.
Этот метод настройки поддерживает следующие модели :
CP-132N-T
CP-132N-IT
CP-134N-IT
CP-114N-T
Примечание: Для дальних последовательных кабельных соединений рекомендуется включить терминальный резистор 120 Ом и установить подтягивающие/стягивающие резисторы на 1 кОм, чтобы обеспечить правильную работу последовательного устройства. В противном случае настройки по умолчанию можно оставить без изменений.
