Консольный порт Moxa и консольный кабель
2025-04-14
Консольный порт сетевого устройства — это интерфейс устройства, обычно связанный с консолью управления системой компьютера, который используется для того, чтобы системные администраторы/операторы могли подключаться к аппаратным устройствам, таким как серверы, коммутаторы, маршрутизаторы и т. д., для управления и контроля устройств через этот интерфейс.
Метод входа в консоль — это метод входа в терминал на основе последовательного порта. Он используется для подключения к серверу или устройству через последовательный порт для выполнения операций по настройке, управлению и устранению неполадок. Его основная функция — предоставить базовый метод локального доступа для доступа к операционной системе и оборудованию. Этот метод обычно используется вместе с инструментами удаленного управления для предоставления комплексного метода обслуживания. Его можно использовать для доступа к операционной системе, требующего прав администратора. По сравнению с другими методами входа в систему (такими как сетевой SSH или Telnet), к консоли не нужно получать доступ через сеть, что обеспечивает более высокую безопасность и надежность, поскольку сетевое соединение может быть нарушено плохой средой.
Console — это протокол передачи данных по последовательным линиям. Обычно используются протоколы RS-232, RS-485, USB-serial и т. д. Эти протоколы основаны на последовательных протоколах связи и могут обеспечить безопасность и надежность передачи данных.
Устройства MOXA предоставляют различные форматы консолей, включая, помимо прочего: 10-контактный интерфейс RJ45, 8-контактный интерфейс RJ45, интерфейс USB типа B и т. д.
Ниже приведены несколько распространенных форм интерфейса консоли:

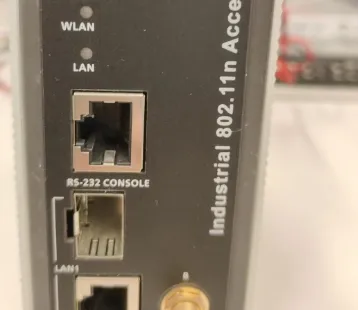

Консоль RJ45

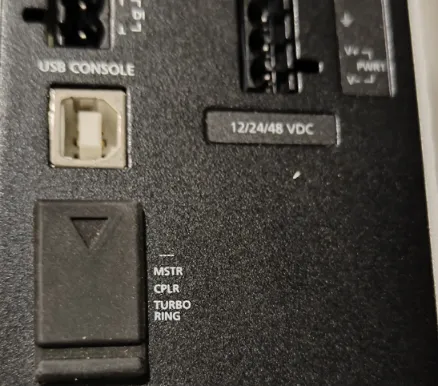

USB-консоль типа B

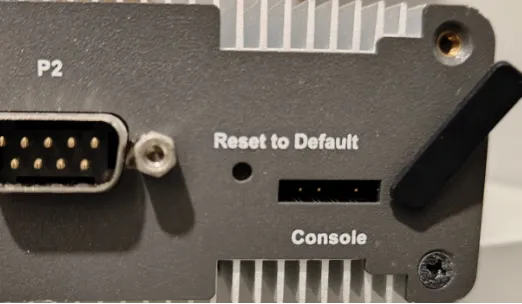

3-контактная консоль
Консольный кабель — это последовательный коммуникационный кабель, используемый для соединения компьютеров и сетевых устройств (таких как коммутаторы, маршрутизаторы и т. д.). Обычно он включает в себя два порта, один порт подключен к последовательному порту интерфейса компьютера (который может быть интерфейсом DB9 или USB), а другой порт подключен к консольному порту целевого устройства. С помощью этого кабеля вы можете использовать такие инструменты, как эмуляторы последовательного терминала, для входа в интерфейс командной строки устройства для настройки и управления.
На устройствах MOXA обычно используются следующие типы консольных кабелей:

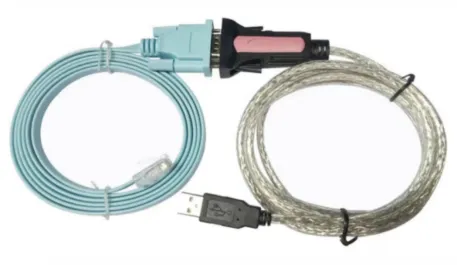

Консольный кабель USB-RJ45

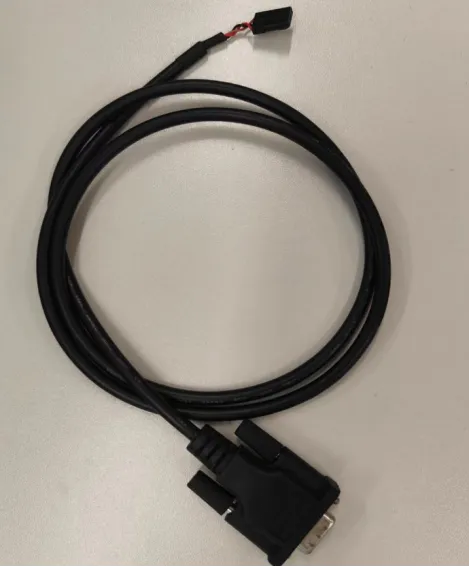

кабель DB9 - 3pin

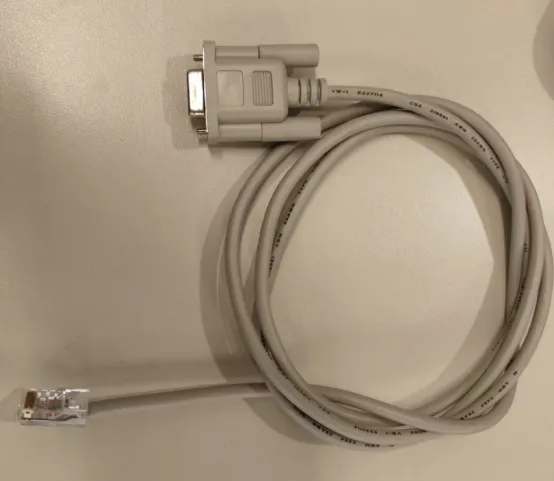

Консольный кабель DB9 - RJ45

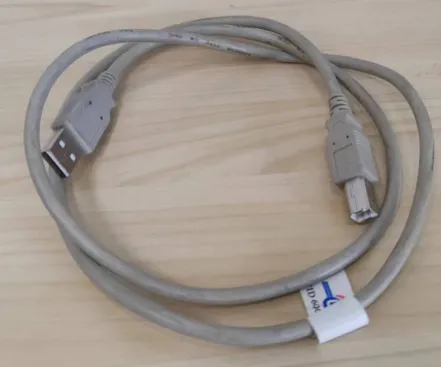

Консольный кабель USB-USB тип B
В соответствии с интерфейсами, которые может предоставить компьютер, и интерфейсами терминального устройства выберите соответствующий консольный кабель для отладки устройства. Из приведенных выше изображений вы можете увидеть, что разные серии устройств будут использовать разные консольные порты по разным причинам. В некоторых случаях определения контактов одного и того же типа консольного порта также могут отличаться, например:

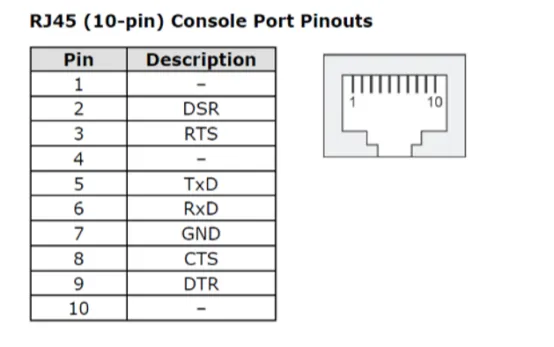

Определение контактов 10-контактного консольного порта RJ45 коммутатора:

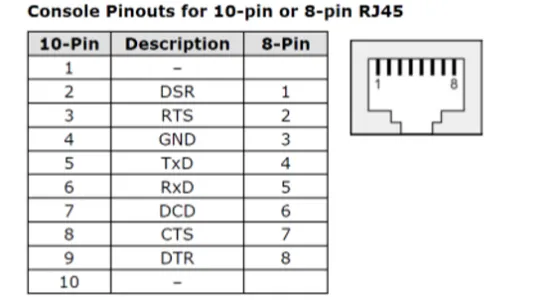

10-контактный или 8-контактный консольный порт RJ45 беспроводного устройства:
Поэтому форма порта консоли, используемый протокол, а также расположение выводов и назначение сигналов могут различаться в зависимости от модели. Неправильное использование может привести к повреждению устройства. Перед подключением следует ознакомиться с соответствующими документами или обратиться в официальную службу поддержки клиентов, чтобы убедиться в правильности подключения.
