Инструкции по использованию DIP – переключателя неуправляемых переключателей Moxa
2025-04-21
1.EDS-205A\208A

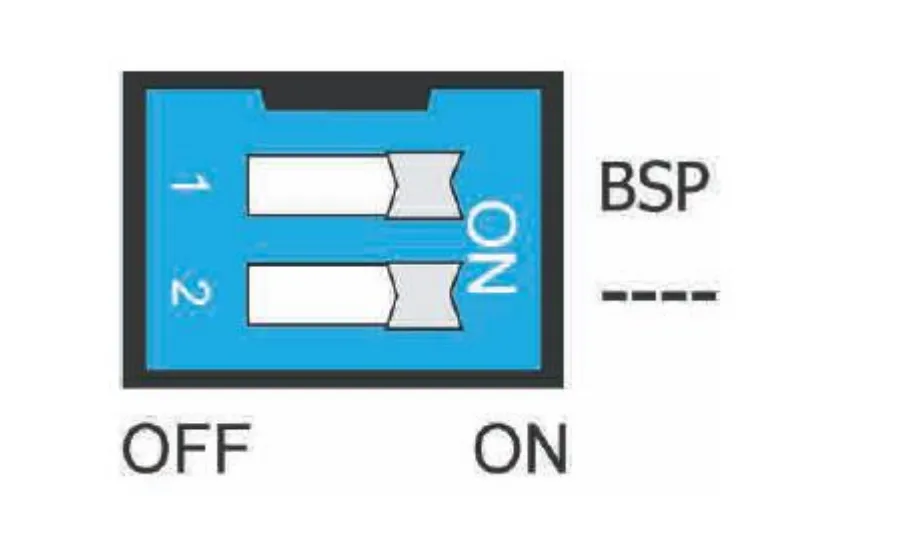

DIP-переключатель показан на рисунке ниже:
Функция переключателя 1 — защита от широковещательных штормов. Когда он включен, он может предотвратить широковещательные штормы, вызванные неправильно подключенными петлями, которые могут привести к сбоям в работе сети.
Переключатель 2 не имеет функции.
- EDS-305\308\309

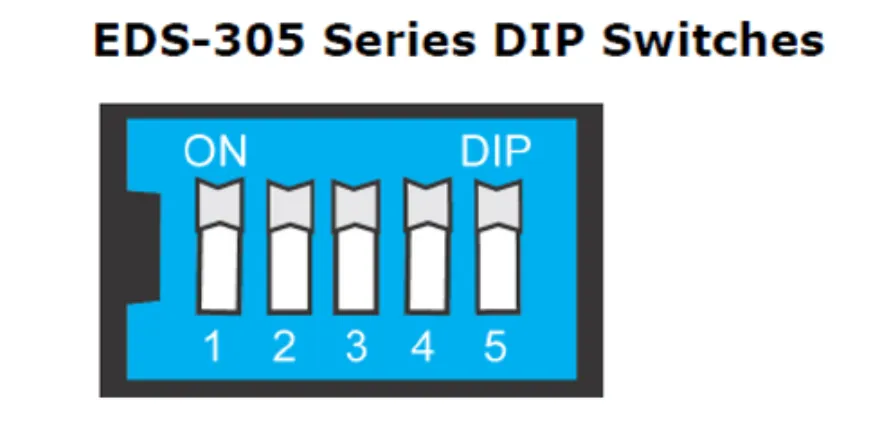

DIP-переключатель показан на рисунке ниже:
Каждый переключатель соответствует функции сигнализации о неисправности каждого порта. Когда эта функция включена, если связь порта выходит из строя, реле образует разомкнутую цепь и загорается светодиод неисправности.
- EDS-316

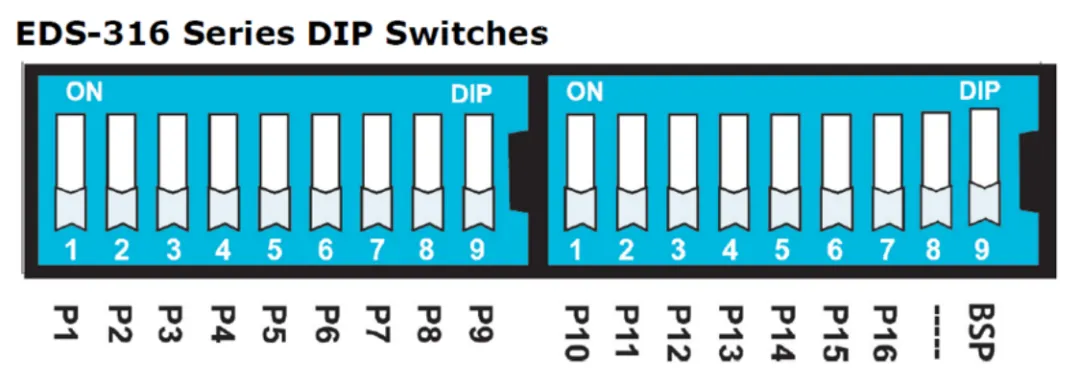

DIP-переключатель показан на рисунке ниже:
P1~P16 — это функции сигнализации портов 1~16. Когда эта функция включена, в случае сбоя связи порта реле размыкается и загорается светодиод неисправности.
BSP — это защита от широковещательных штормов. Когда она включена, она может предотвратить широковещательные штормы, вызванные неправильно подключенными петлями и вызывающие сбои в работе сети.
