Долговечность разъема Harting DIN 41612
2025-06-17
Индустрия производства разъемов все больше ориентируется на требования клиентов, такие как сверхскоростной поверхностный монтаж и соединения с малым шагом, плата-плата и провод-плата. Поскольку на рынок выходят новые разъемы с более высокими скоростями передачи данных и меньшим шагом контактов, многие люди считают, что традиционные разъемы скоро умрут. На самом деле, это не обязательно жестокая реальность. Надежные, масштабируемые и широко применяемые продукты могут по-прежнему прочно удерживаться на рынке, если они соответствуют правильному новому применению. Ярким примером являются электрические разъемы стандарта DIN 41612 .
Разъемы DIN 416 12 существуют уже более 40 лет и считаются зрелой и надежной технологией для многих отраслей. Эти разъемы прочны и имеют длительный срок службы (обычно более 20 лет в тяжелых условиях), что делает их высоконадежным решением для OEM-производителей. Поскольку спрос на высокоскоростные, небольшие разъемы на рынке телекоммуникаций растет, многие поставщики сосредотачиваются на разработке новых разъемов, а серия продуктов DIN 41612 была «отправлена в холодный дворец», с меньшим количеством моделей расширения в портфеле продуктов и даже снятием с производства номеров деталей.

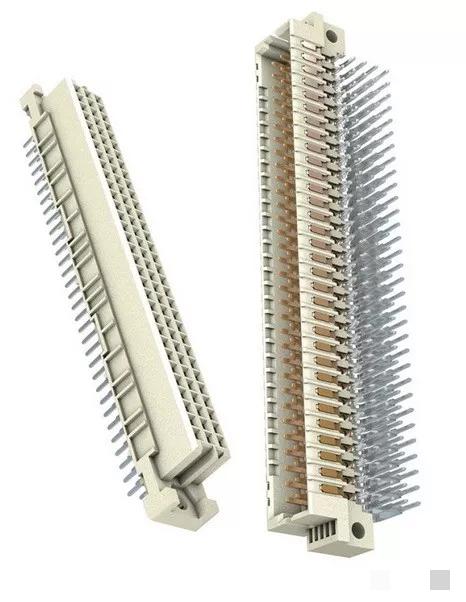

Однако масштабируемость DIN 41612 в сочетании с его устоявшейся позицией на рынке и экономической эффективностью дает ему фундаментальное преимущество. Введенный в 1976 году (как развитие более раннего немецкого военного стандарта VG) и позднее обновленный как IEC 60603-2, стандарт определяет электрические разъемы с двумя или тремя рядами контактов, 16 или 32 клеммами в ряду и шагом 0,1 дюйма (2,54 мм). Эти разъемы доступны с различным количеством контактов в зависимости от модели корпуса, до 96 контактов в трех рядах, и составляют основу для более широкого спектра дополнительных продуктов, еще не охваченных стандартом. DIN 41612 рассматривается как двухкомпонентная система разъемов, подходящая для 19-дюймовых модульных подстаканников, и широко применяется в области телекоммуникаций (от объединительной платы до дочерней платы).
Разъемы DIN могут достигать скорости передачи данных до 3,125 Гбит/с за счет выбора назначения контактов, что делает их идеальными для промышленных применений, таких как железные дороги, военная промышленность, производство/передача/управление энергией, автоматизация и машиностроение. Такие разъемы уже хорошо известны опытным разработчикам оборудования, а стандартизированные продукты обеспечивают совместимость между поставщиками. Он имеет множество вариантов концевой заделки, таких как запрессовка, пайка и различные типы обжима, что позволяет пользователям легко переходить от стадии прототипа продукта к массовому производству, и он более экономически эффективен, чем более новые альтернативы разъемов с более высокими скоростями.
В 1996 году был запущен новый стандарт IEC 61 076-4-113 для архитектуры VME 64x, и компания HARTING также представила 160-контактный разъем серии har-bus 64, который был полностью обратно совместим с традиционным 96-контактным разъемом DIN 41612. VME 64x может предоставлять дополнительные функции за пределами традиционного стандарта VME, что еще больше продлевает срок службы изделий серии DIN 41612 .
В то время как телекоммуникационная отрасль перешла на сверхскоростные соединители передачи данных, популярность DIN 41612 побудила многие другие отрасли искать расширения для удовлетворения своих уникальных потребностей. Это привело к ряду усовершенствований, модификаций и дополнений, таких как:
- Соединители DIN 41612 , сертифицированныеNFF , для железнодорожных транспортных средств с точки зрения пожароопасности и безопасности выбросов газов
- Прочный металлический корпус обеспечивает высокий уровень защиты от электромагнитных помех.
- Модели "Through Hole Reflow" (THR), которые снижают затраты на обработку платы с использованием компонентов сквозного монтажа и SMT. Эти модели THR изготовлены из пластика, который может выдерживать более высокие температуры пайки и может быть завершен тем же процессом оплавления, что и компоненты SMT, что снижает общие производственные затраты за счет исключения необходимости дополнительных этапов пайки волной или вручную
- Варианты половинного и третьего размера для плат меньшего размера, которые вмещают больше возможностей ввода-вывода в меньшем пространстве, чем модели полной длины
- Гибридные модели, которые объединяют в одном разъеме контакты питания, коаксиальные или оптоволоконные. Объединяя различные функции в одном разъеме, вы можете сократить количество компонентов и сэкономить место.
- Также доступны производные DIN, которые предлагают обратные соединения, которые инвертируют традиционную конфигурацию «папа»/«мама» с прямым углом. Помимо возможности свободного выбора пола разъема на объединительных платах и дочерних картах, разъемы DIN также доступны для параллельных стековых плат или копланарных плат.

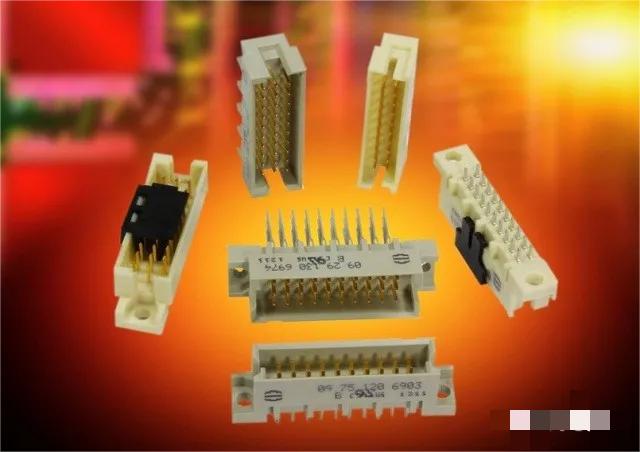

Такие производные размером в одну треть и половину размера специально отвечают потребностям пользователей в миниатюризации и оптимизации пространства на печатной плате. Например, компания Harting добавила обжимные модели типа 3C к своей серии разъемов размером в одну треть. Серия также включает обратные разъемы 3Q и 3R «папа» и «мама», что делает модели серии длиной в одну треть точно такими же, как и модели полной длины, но более компактными. Как и разъемы полной длины, модели размером в одну треть с 20 или 30 контактами могут быть рассчитаны на ток до 2 ампер на контакт.
Хотя DIN 41612 представляет собой стандартизированный ассортимент продукции, поставщики с радостью предоставляют клиентам индивидуальные решения, такие как специальные литые корпуса из цинка без покрытия для модулей управления поездом железнодорожного гиганта Bombadier и специальные фланцевые разъемы для индивидуальных объединительных плат Alstom. Хотя стандартные разъемы DIN поставляются в соответствии с уровнем производительности, требуемым спецификацией IEC, некоторые поставщики, включая HARTING, также могут предоставлять клиентам специальное покрытие.
DIN 41612, как прогнозировалось, будет снят с производства в течение многих лет, он продолжает набирать популярность благодаря новым функциям, расширенным продуктам или комбинированным преимуществам, таким образом, занимая место на рынке и даже оставаясь единственным выбором во многих областях применения.
