В настоящее время промышленные разъёмы широко используются в различных электрических соединениях, выполняя функции соединения и разъединения цепей. Однако, учитывая широкий спектр применения промышленных разъёмов, различные требования к их применению и большое разнообразие промышленных разъёмов, правильный выбор промышленных разъёмов крайне важен . Кроме того, выбор подходящего промышленного разъёма также является важным фактором повышения надёжности разъёма.
Как же выбрать правильный и подходящий промышленный разъем?

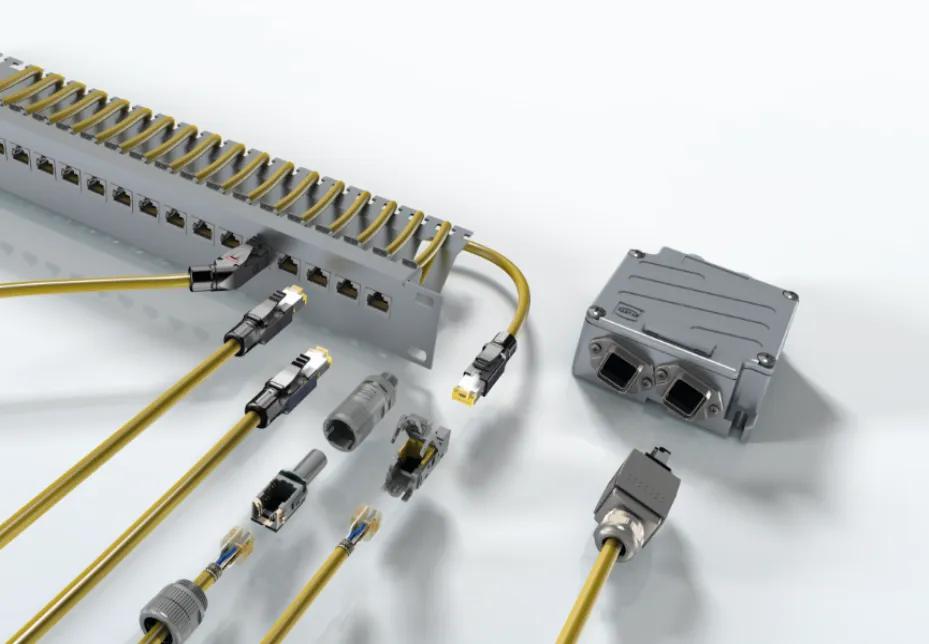

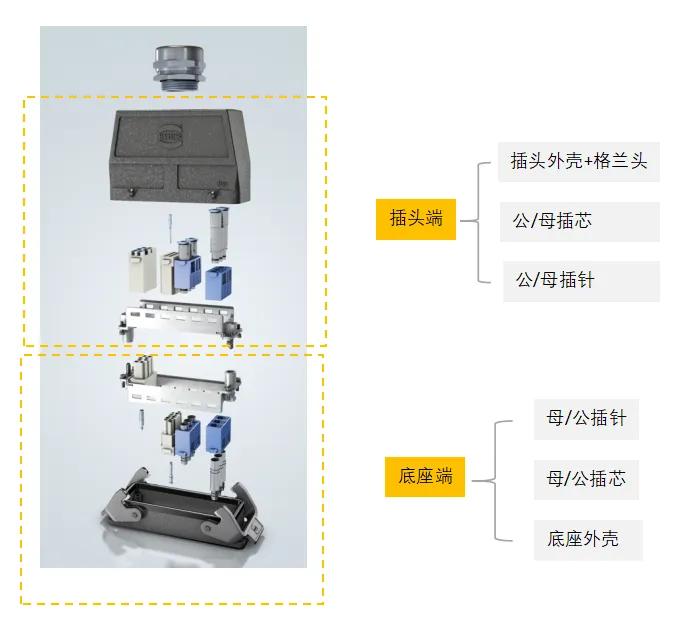

Во-первых, нам необходимо понять состав промышленных разъемов, а именно:

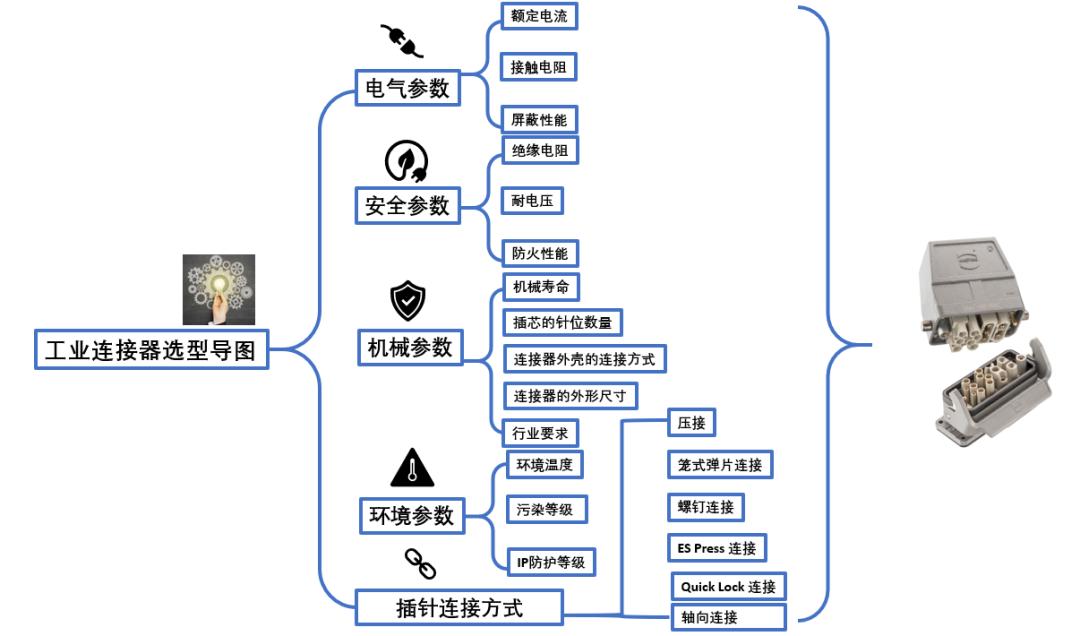

Ниже мы подробно объясним, как правильно выбирать промышленные разъемы с учетом нескольких аспектов, включая электрические параметры , параметры безопасности , механические параметры , параметры окружающей среды и методы соединения выводов промышленных разъемов.
- Электрические параметры
- Номинальное напряжение.
Номинальное напряжение, также называемое рабочим напряжением, в основном зависит от изоляционного материала, используемого в разъёме, и расстояния между контактами. Как правило, разъём может нормально работать при напряжении ниже номинального. Обычный диапазон номинальных напряжений промышленных разъёмов: 110–4000 В, 5–48 В и ниже 5 В.
- Номинальный ток.

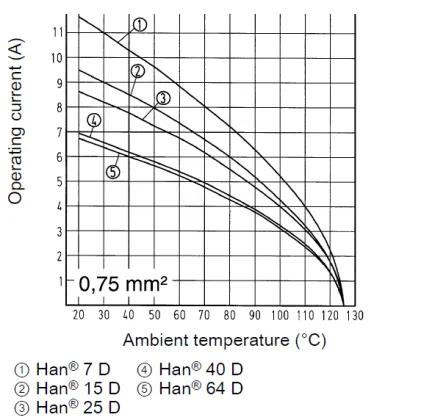

Номинальный ток также называется рабочим током . Как и номинальное напряжение, разъёмы обычно нормально работают при токе ниже номинального. При использовании разъёма, когда ток протекает через контакт, последний нагревается из-за сопротивления проводника и сопротивления контакта. Следовательно, существует определённая зависимость между номинальным током и температурой окружающей среды. При проектировании и эксплуатации необходимо учитывать значение номинального тока в зависимости от температуры окружающей среды. Например, зависимость между температурой окружающей среды и номинальным током разъёма Harting Han D выглядит следующим образом:
- Контактное сопротивление
Контактное сопротивление относится к сопротивлению, создаваемому двумя контактными проводниками в контактной части . Контактное сопротивление контактов Han D , обычно используемых Harting, составляет ≤3 мОм, контактное сопротивление контактов Han E составляет ≤1 мОм, а контактное сопротивление контактов Han C составляет ≤1 мОм .
- Эффективность экранирования

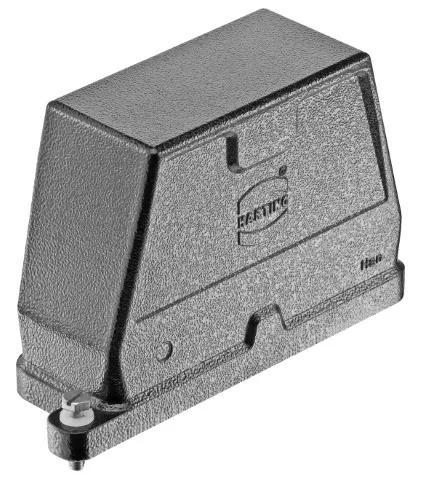

В современном промышленном электрооборудовании предъявляются строгие требования к электромагнитным помехам. Поэтому каждый отдельный разъем часто заключается в металлическую оболочку, чтобы предотвратить перетекание внутреннего электромагнитного излучения или помехи от внешних электромагнитных полей. В настоящее время существуют определенные правила в отношении электрической непрерывности металлической оболочки, то есть экранирования оболочки. В настоящее время промышленные оболочки разъемов Harting серий HPR и EMC могут достигать высоких требований к характеристикам экранирования.
- Параметры безопасности
- Сопротивление изоляции.
Сопротивление изоляции – это величина сопротивления, создаваемая током утечки, возникающим в изолирующей части или на её поверхности при подаче напряжения на изолирующую часть разъёма. Оно в основном зависит от таких факторов, как изоляционный материал, температура, влажность и уровень загрязнения. Значения сопротивления изоляции, указанные на образцах разъёмов, как правило, являются номинальными значениями для стандартных атмосферных условий. Сопротивление изоляции большинства промышленных разъёмов Harting составляет > 10^10.
- Выдерживаемое напряжение.

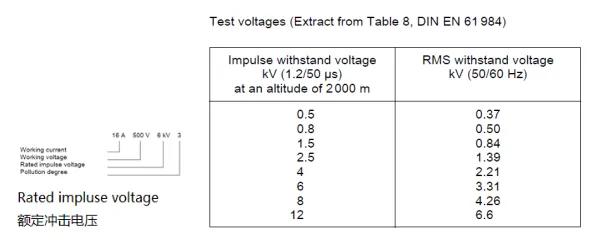

Выдерживаемое напряжение – это критическое напряжение, которое могут выдержать взаимно изолированные части контактной пары или между изолированной частью и землёй в течение определённого времени, превышающее номинальное напряжение без пробоя. Оно зависит главным образом от расстояния между контактами и длины пути утечки, геометрии, материала изолятора, температуры и влажности окружающей среды, атмосферного давления и т. д. Сравнение импульсного напряжения и значения выдерживаемого напряжения приведено в таблице ниже. Соответствующие электрические параметры каждого сердечника вилки наглядно представлены в образце следующим образом:
- Огнестойкость.
Промышленные разъёмы не могут работать без электрического тока и нагреваются во время использования. Поэтому огнестойкость разъёма критически важна для его безопасности и безопасности всего промышленного применения. Промышленные разъёмы Harting соответствуют требованиям пожарной безопасности EN45545 , UL94 V0 и т. д.
- Механические параметры
- Механический ресурс
. Механический ресурс разъема определяется его ресурсом подключения и отключения . Обычно механический ресурс промышленных разъемов Harting составляет от 500 до 10 000 циклов . В настоящее время механический ресурс стандартных промышленных разъемов Harting составляет 500 циклов, а ресурс разъемов серии HMC с высокой частотой подключения и отключения может достигать 10 000 циклов .
- Количество контактов сердечника вилки
можно выбрать в соответствии с требованиями конструкции и эксплуатации, при этом следует учитывать объём разъёма и общее усилие разъединения. Как правило, чем больше контактов, тем больше объём сердечника вилки, и общее усилие разъединения относительно больше. При этом, как правило, при использовании цоколя разъёма выбирают с розеткой, поскольку в розетке с розеткой контакт под напряжением встроен в изолятор, и прикосновение к розетке затруднено, что может предотвратить поражение электрическим током. - Способ соединения корпуса разъема
Разъём обычно состоит из вилки и основания, при этом вилка также называется соединителем со свободным концом (концом провода), а основание – неподвижным. Подключение и отключение цепи осуществляется путём соединения и разъединения вилки и гнезда, поэтому существуют различные способы соединения корпуса разъёма. В настоящее время компания Harting использует такие распространённые способы соединения, как рукояточное соединение, кнопочное соединение, винтовое соединение, штифтовое соединение, затяжку круглой резьбой и т. д.
- Размеры разъема
В настоящее время компания Harting обычно использует промышленные разъемы следующих размеров : 3A, 10A, 16A, 6B, 10B, 16B, 24B, 34B, 48B и т. д. При выборе необходимо выбрать разъем подходящего типоразмера в соответствии с местом установки, размерами оборудования и соответствующими электрическими параметрами.
- Требования отрасли

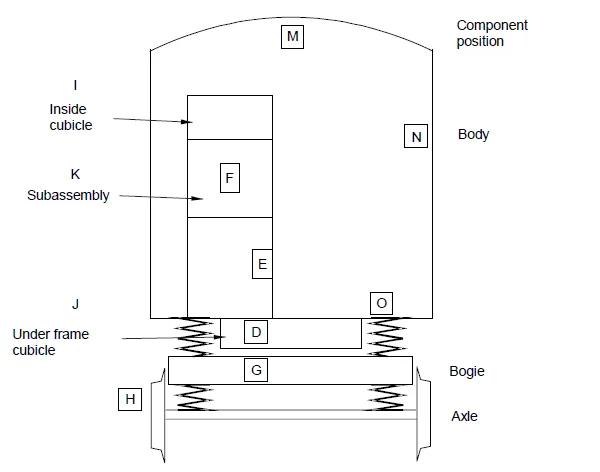

Промышленные разъёмы могут применяться в самых разных сферах, и в каждой отрасли существуют свои стандарты требований к разъёмам. Например, железнодорожная отрасль должна соответствовать стандарту IEC61373 по вибрации и ударам в железнодорожном транспорте в зависимости от места установки разъёма.
- Параметры окружающей среды
- Температура окружающей среды
Материал металла и изоляционный материал разъёма определяют температуру рабочей среды. В настоящее время диапазон рабочих температур промышленных разъёмов Harting составляет от -40°C до +125°C .
- Уровень загрязнения
Любое загрязнение может быть токопроводящим и, вместе с влагой, влиять на изоляционные свойства поверхности, на которой оно оседает. Степень загрязнения влияет на конструкцию компонентов с точки зрения путей утечки. Степень загрязнения определяется для открытой, незащищенной изоляции. Промышленные разъемы HARTING предназначены для использования в условиях максимальной степени загрязнения – 3.
- степень защиты IP

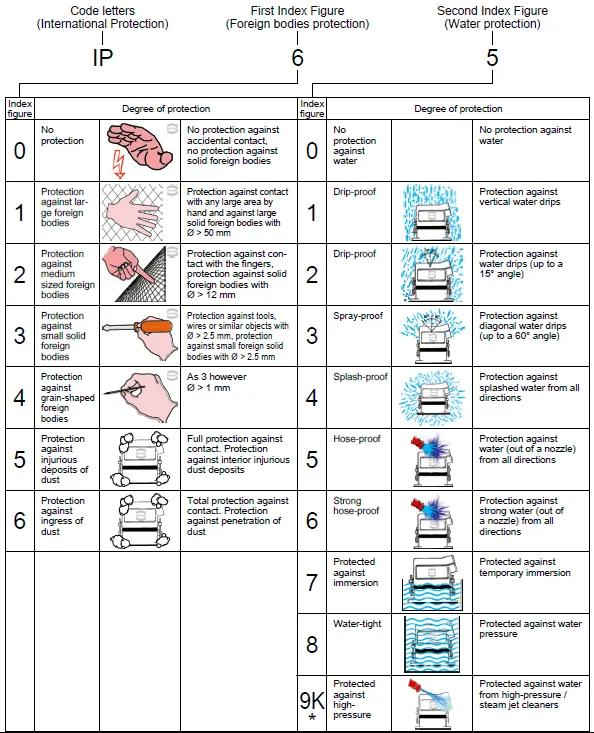

Уровень защиты IP – это требование к корпусу разъема, чтобы он был водо- и пыленепроницаемым. Это важный параметр индекса производительности разъема. Уровень защиты IP напрямую определяет среду использования и эксплуатационные характеристики разъема. При использовании промышленных разъемов Harting уровни защиты IP включают IP65, IP67, IP68 и IP69K .
- Метод штифтового соединения

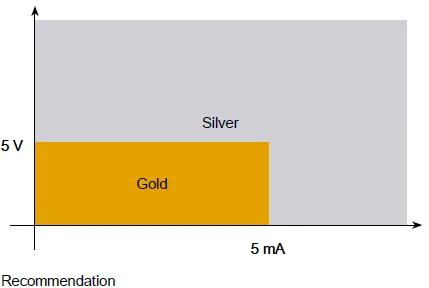

В зависимости от материала и обработки поверхности штырьки делятся на золотые и серебряные. Опыт эксплуатации показал, что при номинальном токе ≤5 мА и номинальном напряжении ≤5 В рекомендуется выбирать золотые штырьки, а в остальных случаях можно рассмотреть серебряные. Как правило, золотые штырьки могут заменить серебряные, но не рекомендуется использовать серебряные вместо золотых.
- Обжим
Обжим — это технология, при которой металл подвергается равномерной деформации в заданном диапазоне для соединения кабеля и штыря. Это позволяет добиться повышенной механической прочности и электрических характеристик, а также выдерживать более суровые условия и более строгие требования к эксплуатации. Однако обжимные инструменты или крупногабаритное оборудование необходимо приобретать отдельно.
- Пружинное соединение клетки
Обеспечивает быстрое соединение и не требует специальных инструментов для обжима или монтажа. Требуется только плоская отвёртка.
- Винтовое соединение
Винтовое соединение — это метод соединения с использованием винтовых клемм. Обратите внимание на максимальное и минимальное сечение подключаемых проводов (0,2 мм² ~ 16 мм²), а также на максимально допустимый момент затяжки для винтов различных спецификаций.
- ES Press ES Пресс-соединение
Быстро устанавливается . Сборка не требует инструментов. Просто нажмите на синюю пряжку , чтобы закрепить. Для разборки потребуется только плоская отвёртка.
- Quick Lock Быстроразъемное соединение
Обеспечивает быстрое соединение и не требует специальных инструментов для обжима или монтажа. Требуется только плоская отвёртка.
- Осевое соединение
Для подключения требуется динамометрический шестигранный ключ . Другие специальные инструменты не требуются. Диапазон диаметров проводов: от 1,5 мм² до 185 мм².
Выше рассматривается метод выбора промышленных разъёмов с точки зрения электрических параметров, параметров безопасности, механических параметров, параметров окружающей среды и способа соединения выводов. Однако при выборе промышленных разъёмов различные факторы не являются независимыми и часто взаимодействуют друг с другом. Поэтому при выборе разъёма необходимо учитывать их всесторонне. Необходимо выбрать наиболее подходящее решение для промышленного разъёма, исходя из фактических условий эксплуатации и требований к конструкции.
