Различные методы подключения клемм и технология соединения Weidmüller SNAP IN
2025-07-15
Предисловие: В этой статье в основном рассказывается об истории развития клемм Weidmüller. Для столь небольшого компонента это важное звено, обеспечивающее надёжность заводской системы автоматического управления. Поэтому ключевые моменты проектирования контрольно-измерительных приборов и систем управления, а также инженерного проектирования, кроются в деталях. Надёжная система формируется из множества деталей. Инженерное дело требует точности в деталях, что является его сутью и наиболее привлекательной чертой. Ниже приводится отрывок из описания продукта на официальном сайте Weidmüller.

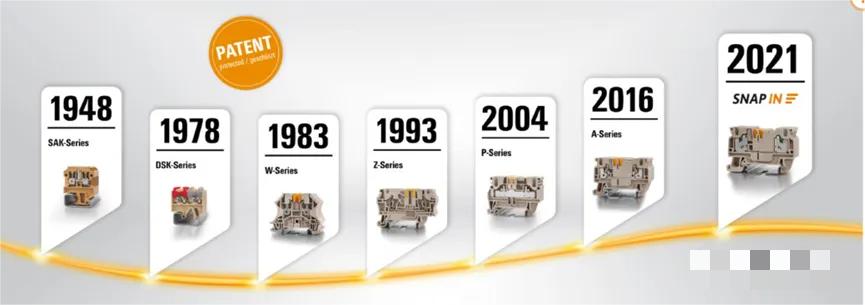

История клеммных колодок Weidmüller
- 1948 год — серия SAK (винтовое соединение). Гибкость, лёгкость, прочность: Weidmüller использует первую в мире пластиковую модульную клеммную колодку для инновационного электромонтажа. Серия SAK, выпущенная в 1948 году , уже обладала всеми важными характеристиками современных клеммных колодок, включая варианты сечений проводов и системы цифровой маркировки. Клеммы SAK пользуются большой популярностью и сегодня. Благодаря таким преимуществам, как высокая термостойкость, кислотостойкость и устойчивость к ультрафиолетовому излучению, клеммы этой серии широко используются в различных агрессивных средах.
- 1978 год — серия DSK (винтовое соединение). Безвинтовые штекерные соединения Weidmüller стали важной вехой в развитии технологий соединения. С помощью клемм серии DSK виброустойчивые клеммные соединения можно выполнять быстро и без инструментов, даже с первого раза. Это даёт компактной серии DSK большое преимущество в эпоху. Кроме того, она оснащена цветными исполнительными элементами для разъединения проводов и снятия напряжения. Эта особенность до сих пор используется в современных клеммных колодках Weidmüller с технологией прямого соединения PUSH IN .

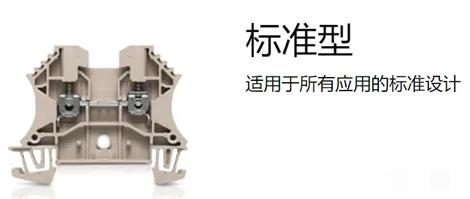

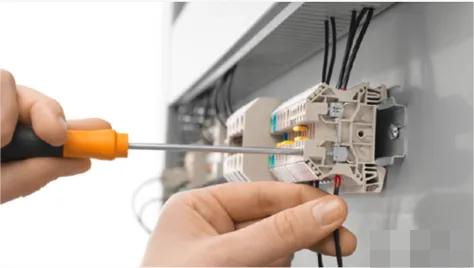

- 1983 год — серия W (винтовое соединение). Модульные клеммные колодки серии W компании Weidmüller совершили прорыв в области комфорта и безопасности. Они не только изготовлены из полиамида с классом огнестойкости V0 , но и впервые оснащены запатентованным прижимным стержнем со встроенным центрирующим механизмом. Кроме того, все изделия серии W отличаются удобной конструкцией, а их внешний вид и функциональность оптимизированы для ручной установки в шинопровод. Серия W продаётся уже почти 40 лет и до сих пор остаётся самой универсальной серией клеммных колодок на мировом рынке.

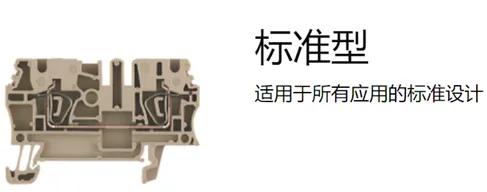

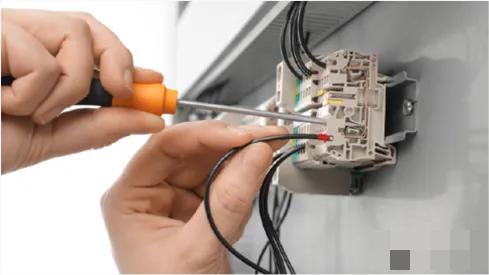

- 1993 год — серия Z (с зажимным соединением). Серия Z компании Weidmüller устанавливает рыночный стандарт для клеммных колодок с технологией пружинного соединения. Эта технология соединения предполагает прижатие проводников пружинами вместо винтов. Это экономит время и гарантирует виброустойчивость соединения и отсутствие необходимости в обслуживании. Это гарантирует высокую степень безопасности и надежности даже в критически важных областях применения, например, на железной дороге. Благодаря этим преимуществам и широкому диапазону сечений от 0,14 до 35 мм² , серия Z широко используется во многих отраслях промышленности и областях применения по всему миру.

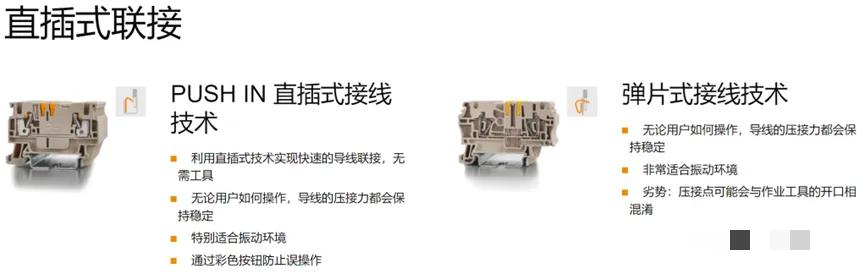

- 2004 — Серия P (технология прямого подключения PUSH IN ). Инновационная серия клемм Weidmüller с технологией прямого подключения PUSH IN задала тренд на рынке. Подключение жестких и проволочных проводов осуществляется без инструментов, что значительно сокращает время, необходимое для подключения, по сравнению с другими технологиями подключения. Кроме того, отсоединение проводов также выполняется очень удобно и быстро. Благодаря сокращению спецификаций до трех сечений в диапазоне от 0,14 мм² до 16 мм² , выбор продукции и подготовка складских запасов стали проще. Серия P по-прежнему широко используется во многих областях применения.

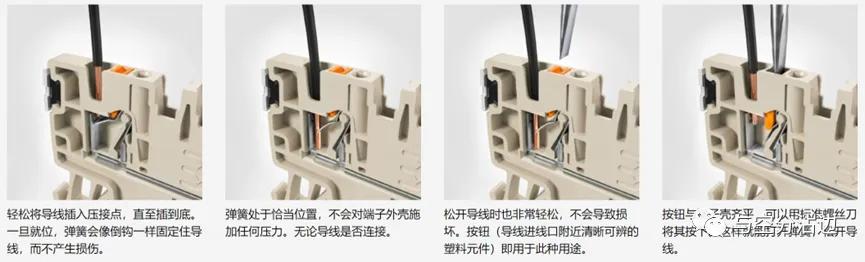

- 2016 — Серия A ( технология прямого соединения PUSH IN ). Клеммные колодки Weidmüller с систематизированными модульными функциями произвели настоящий фурор. В серии A впервые представлены несколько подсерий, специально разработанных для различных областей применения, отраслей промышленности и шкафов управления. Унифицированная контрольно-измерительная головка, единый канал кросс-соединения, эффективная система маркировки и экономящая время технология прямого соединения PUSH IN стали отличительной чертой серии A с точки зрения дальновидности . Инновационный дизайн этой серии с чётким разделением функциональных зон и цветными кнопками обеспечивает максимальную безопасность подключения и обслуживания.

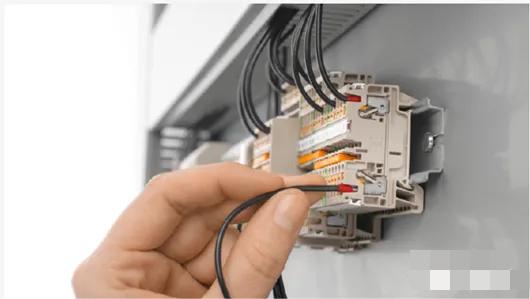

Благодаря соединению PUSH IN вы можете открыть точку соединения без отвёртки. Вместо этого достаточно просто вставить провод в точку соединения. Это значительно экономит время. Соединение PUSH IN особенно подходит для жёстких проводов, многожильных жёстких проводов и мягких проводов с обжимными клеммами. Кроме того, можно подключать провода, сваренные ультразвуком. Отображаемое время указывает на время выполнения соединения. Все способы соединения доступны как с клеммами, так и без них.

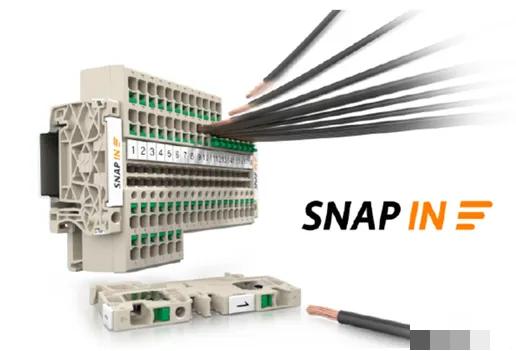

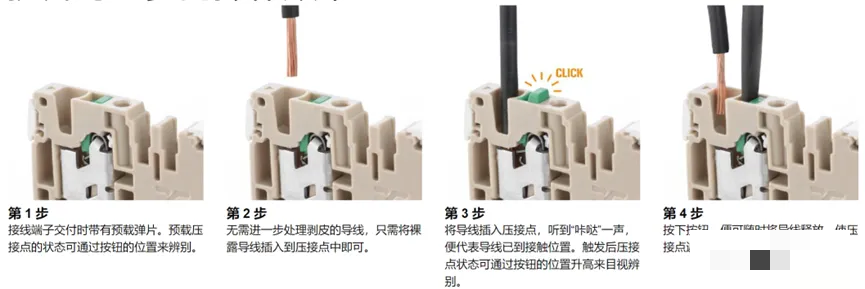

- 2021 — Серия AS ( технология SNAP IN ). Инновационный результат разработок Weidmüller — клеммные колодки с технологией SNAP IN. Серия AS позволяет легко, быстро и без инструментов подключать гибкие проводники без необходимости в использовании наконечников. Просто вставьте проводник в точку подключения, и механическая конструкция клеммы защёлкнётся и надёжно зафиксирует проводник. Технология SNAP IN обеспечивает прочное и надёжное соединение даже в будущем, когда автоматизация станет всё более популярной. Модульные клеммные колодки AS совместимы с серией A и могут использоваться различными способами.
